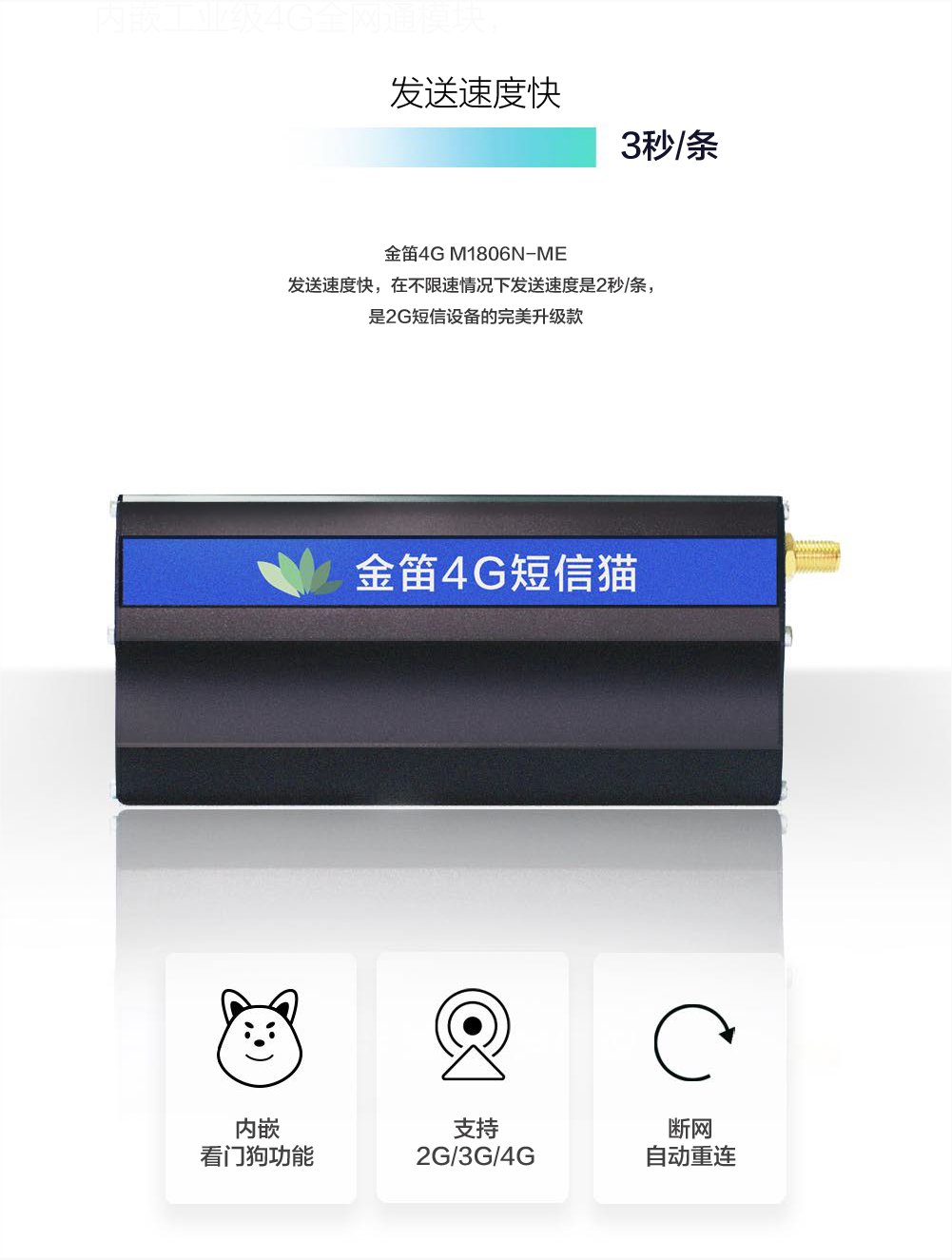

金笛M1806N-ME是一款網口4G短信收發設備，內嵌超級網口，支持移動和聯通SIM卡，不支持電信SIM卡。支持TCP Client、TCP Server、UDP Client、UDP Server四種工作模式。
金笛M1806N-ME支持IP+PORT方式使用，也支持通過軟件虛擬出串口使用，解決PC端軟件作為串口無法與聯網設備通信的難題。斷網自動連接，防止數據因斷電、斷網造成丟包。內嵌工業級4G模塊，兼容4G/3G/2G SIM卡。
內嵌超級網口在網絡出現異常時，可以不斷嘗試重新建立連接，直到網絡恢復，所以不用擔心斷網，斷網也會自動恢復，無需人工干預。內嵌看門狗功能，確保設備24小時穩定運行、不宕機。設計的目的，就是一切自動化，智能化。
金笛M1806N-ME和M1806-ME的區別是前者是網口，后者是USB或串口。
金笛M1806N-ME主要應用于網絡化、虛擬化環境。通過網線連接HUB、交換機，路由器等網絡設備，可接入局域網，互聯網，對接服務器、虛擬化服務器、私有云等，多套軟件可以通過軟件接口共享使用一個短信設備，節約成本。
該款設備在不限速情況下發送速度是2秒/條，是2G短信設備的完美升級款。
主要參數：
| 主要參數 | 性能 | 備注 | ||
| 最小值 | 典型值 | 最大值 | ||
| ? ???? 工作溫度（℃） | -20 | 25 | +55 | |
| 存儲溫度（℃） | -25 | 25 | +85 | |
| 工作電壓（V） | 5.0 | 5.0 | 16 | ≥5.0v可保證輸出功率 |
| 短信發送速度 | 2秒/條 | |||
| 串口波特率 | 9600，19200，38400，57600，115200，230400 | 出廠默認波特率115200bps | ||
| 串口參數 | None/8/1 | |||
網絡協議：
| 主要參數 | 描述 | 備注 |
|
頻段 |
LTE(FDD)B1,B3,B8 LTE(TDD)B39,B40,B41(38) DC-HSPA+/HSPA+/HSPA/UMTS B1,B5,B8,B9 TD-SCDMA B34,B39 GSM/GPRS/EDGE 900/1800 |
支持移動、聯通、支持在國外使用。 設備可自動搜尋頻率，也可以通過AT指令設置 |
| 網絡協議 | IP、TCP、UDP、DHCP、DNS、HTTP、ARP、ICMP、Web socket | |
| 工作模式 | TCP Server/TCP Client/UDP Server/UDP Client | 默認工作模式：TCP Server |
|
IP 獲取方式 |
靜態IP、DHCP |
出廠默認IP：192.168.0.7
默認子網掩碼：255.255.255.0 默認網關：192.168.0.1 默認本地端口：23 |
| 數據格式 | 文本/PDU | |
| AT指令 | 支持標準AT指令集（Hayes 3GPP TS 27.007和 27.005） |
接口參數：
| 硬件接口 | 描述 | 備注 |
| 數據接口 | RJ45網口 | 10/100Mbps、交叉直連自適應 |
| SIM卡接口 | 3v/1.8v | |
| 天線接口 | 50Ω特征阻抗 | SMA 天線接頭 |
| 電源接口 | 5.5*2.1圓頭直流電源 |
規格參數：
| 物理特性 | 描述 | 備注 |
| 外殼材質 | 金屬 | DIN 導軌安裝 |
| 外形尺寸 | 114*55*25 | 不包括配件 |
| 重量 | 120 | 不包含配件 |
| 配件 | 電源適配器，網線，天線 | |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作溫度（℃） | -20 | 25 | +60 | ||
| 存儲溫度（℃） | -40 | 25 | +85 | ||
| 工作電壓（V） | 5.0 | 5.0 | 16 | ≥5.0v可保證輸出功率 | |
| 主要參數 | 描述 | 備注 | |||
| 頻段 | LTE(FDD)B1,B3,B8 LTE(TDD)B39,B40,B41(38) DC-HSPA+/HSPA+/HSPA/UMTS B1,B5,B8,B9 TD-SCDMA B34,B39 GSM/GPRS/EDGE 900/1800 |
支持移動、聯通，支持在國外使用， 設備可自動搜尋頻率，也可以通過AT指令設置 |
|||
| 網絡協議 | IP、TCP、UDP、DHCP、DNS、HTTP、ARP、ICMP、Web socket | ||||
| 工作模式 | TCP Server/TCP Client/UDP Server/UDP Client | 默認工作模式：TCP Server | |||
| IP 獲取方式 | 靜態IP、DHCP | 出廠默認IP：192.168.0.7 默認子網掩碼：255.255.255.0 默認網關：192.168.0.1 默認本地端口：23 |
|||
| 數據格式 | 文本/PDU | ||||
| AT指令 | Hayes 3GPP TS 27.007 and 27.005 Huawei extended AT command |
||||
| 短信發送速度 | 3秒/條 | ||||
| 串口波特率 | 300、600、1200、2400、4800、9600、19200、38400、57600、115200、230400、1000000 | 出廠默認波特率115200bps | |||
| 串口參數 | None/8/1 | ||||
| 硬件接口 | 描述 | 備注 | |||
| 數據接口 | RJ45網口 | 10/100Mbps、交叉直連自適應 | |||
| SIM卡接口 | 3v/1.8v | ||||
| 天線接口 | 50Ω特征阻抗 | SMA 天線接頭 | |||
| 電源接口 | 5.5*2.1圓頭直流電源 | ||||
| 物理特性 | 描述 | 備注 | |||
| 材質 | 金屬 | DIN 導軌安裝 | |||
| 外形尺寸 | 114*55*25 | 不包括配件 | |||
| 重量 | 120 | 不包括配件 | |||
| 配件 | 電源適配器，網線，天線 | ||||
指示燈
| 指示燈狀態 | 狀態說明 |
| 不亮 | 沒有開機或沒有供電 |
| 常亮 | 沒插SIM卡，信號不好或找不到網絡 |
| 快閃 | 工作狀態，發短信或打電話 |
信號強弱判斷
| AT+CSQ返回結果 | 信號質量 |
| 14~31 | 可以正常工作 |
| 0~13 和 +99 | 信號不夠，不能正常工作 |
再好的硬件，也需要優秀的軟件配合，才能達到理想的運行效果。針對運營商鎖卡、封卡的情況，金笛軟件通過監控模塊和看門狗模塊自動判斷，自動根據響應返回結果運行指定動作，比如自動重啟硬件，自動重啟軟件，自動延時重發等，無需人工干預，讓您高枕無憂。
