產品背景
PRODUCT BACKGROUND
可靠壓倒一切，一切盡在掌握

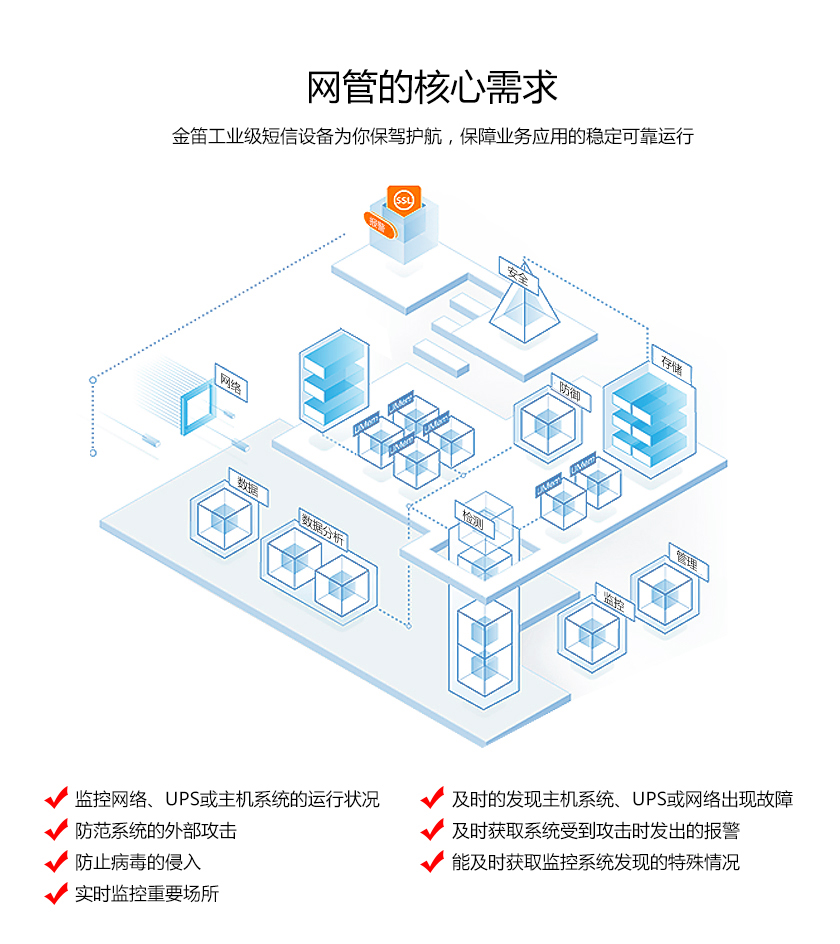

1、網管需求
隨著各行業信息化建設的不斷發展，網絡規模不斷擴大，系統、主機不斷增多，為保障業務應用的穩定可靠運行，各行業單位均面臨以下問題：
如何監控網絡、UPS或主機系統的運行狀況?
如何防范系統的外部攻擊?
如何防止病毒的侵入?
如何實時監控重要場所?
正因為如此，網絡管理軟件、UPS監控、防火墻、防病毒、視頻監控等系統已經成為各行業性息化建設不可或缺的一部分了。但是信息化系統的運行維護不是靠簡單地監控就可以解決，關鍵還是在系統出現問題的時候，網管人員能夠即時獲知并且迅速排除問題。網管人員的責任越來越重，需要迫切解決以下問題：
如何能及時的發現主機系統、UPS或網絡出現故障?
如何能及時獲取系統受到攻擊時發出的報警?
如何能及時獲取監控系統發現的特殊情況?
2、目前的解決方案
目前的情況是：
系統出現預警情況時，網管類系統通過彈出消息框、發送電子郵件。這些方式或多或少存在一些不足，無法滿足網管人員的需求：
彈出消息框：除非政府或企業單位配備專門的24小時值班人員，否則無法保證彈出的消息框被及時看到；即使有24小時值班人員，也無法保證其當班時一直專心致志頂住監控屏幕。
發送電子郵件：電子郵件無法隨時收到：很多單位機房是完全內網，甚至不聯入辦公網絡，無法發送電子郵件給網管人員；網管人員不可能隨時查看自己是否有報警郵件。

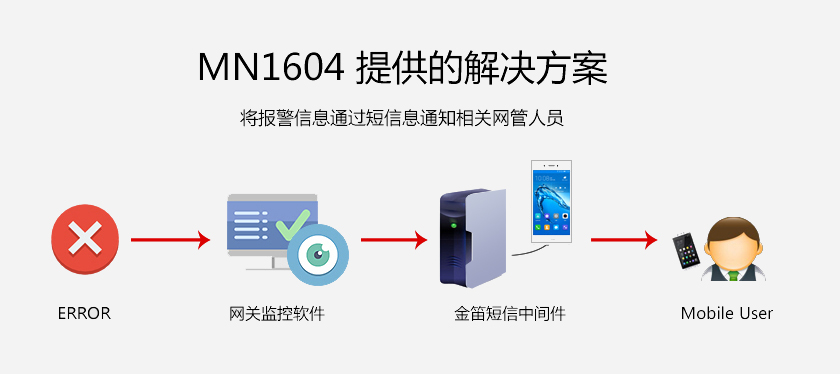

3、MN1604 提供的解決方案
我們提供的解決方案是：將報警信息通過短信息通知相關網管人員。
基于短消息的解決方案具有如下優勢：
手機已經成為日常通訊用品，網管人員一般都會隨身攜帶，能夠確保報警信息即時能夠被網管人員查看到。
短信息的使用更加方便。
基于運營商的短消息無論接收或者發送已經相當成熟，具有高可靠性。

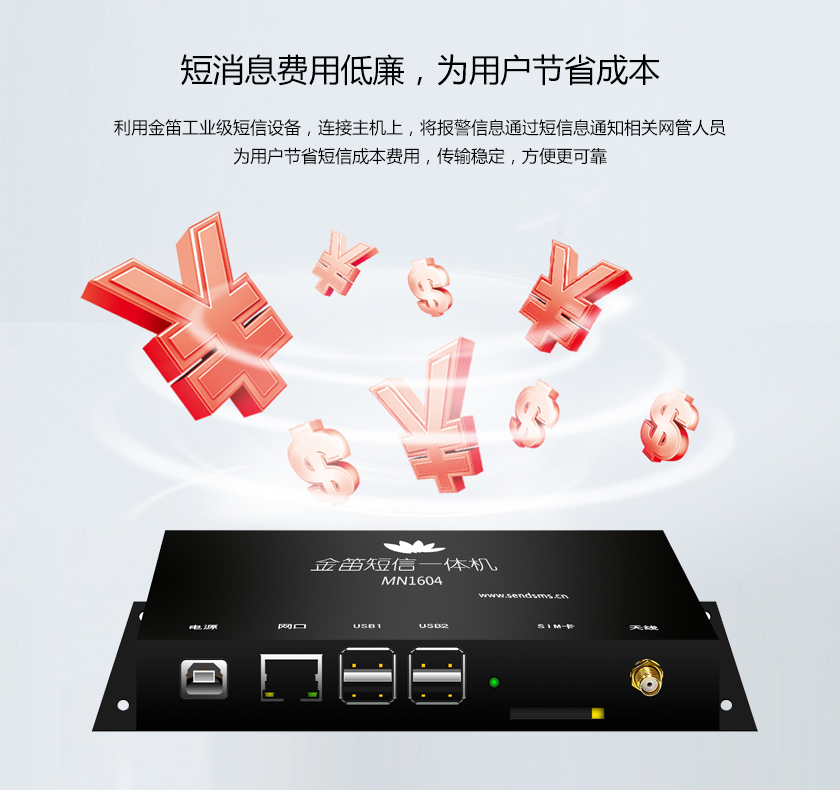

短消息費用低廉，為用戶節省成本。

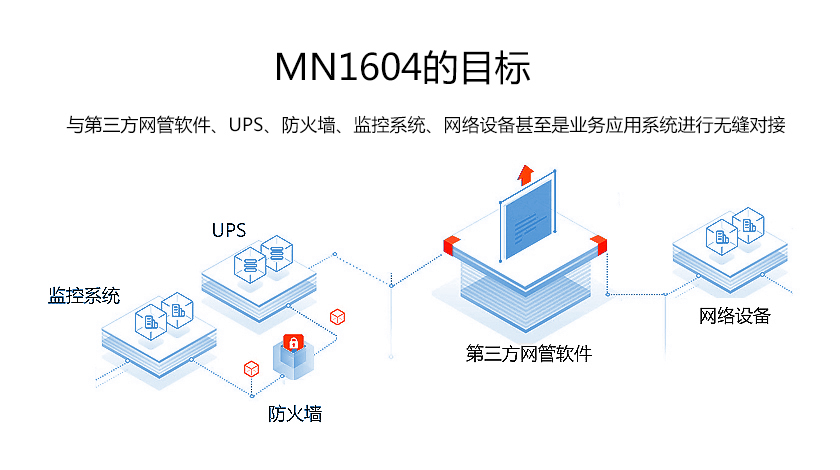

MN1604的目標：
與第三方網管軟件、UPS、防火墻、監控系統、網絡設備甚至是業務應用系統進行無縫對接，自動監控報警郵件；

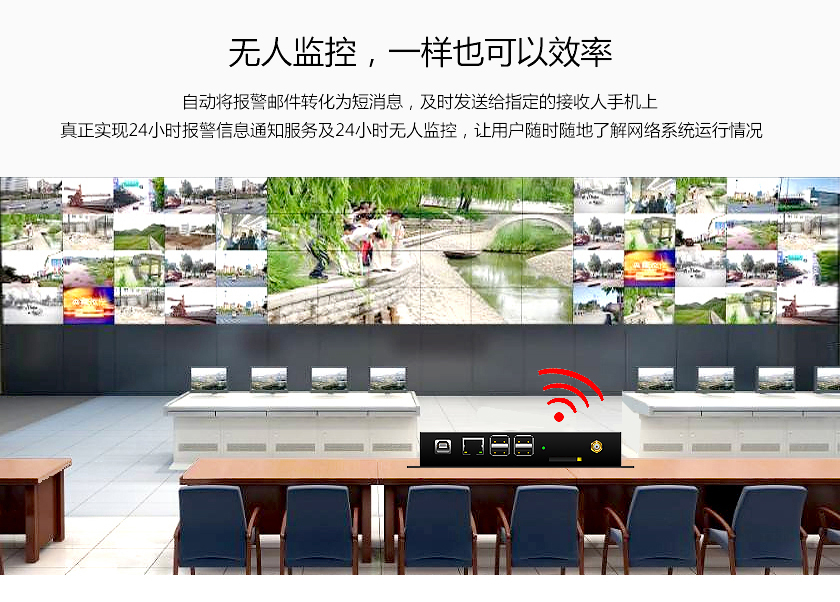

自動將報警郵件轉化為短消息，及時發送給指定的接收人手機上；
真正實現24小時報警信息通知服務及24小時無人監控，讓用戶隨時隨地了解網絡系統運行情況；
提高網管效率，優化網管流程，為信息系統的穩定可靠運行提供有力保障。
產品概述
PRODUCT OVERVIEW
可靠壓倒一切，一切盡在掌握

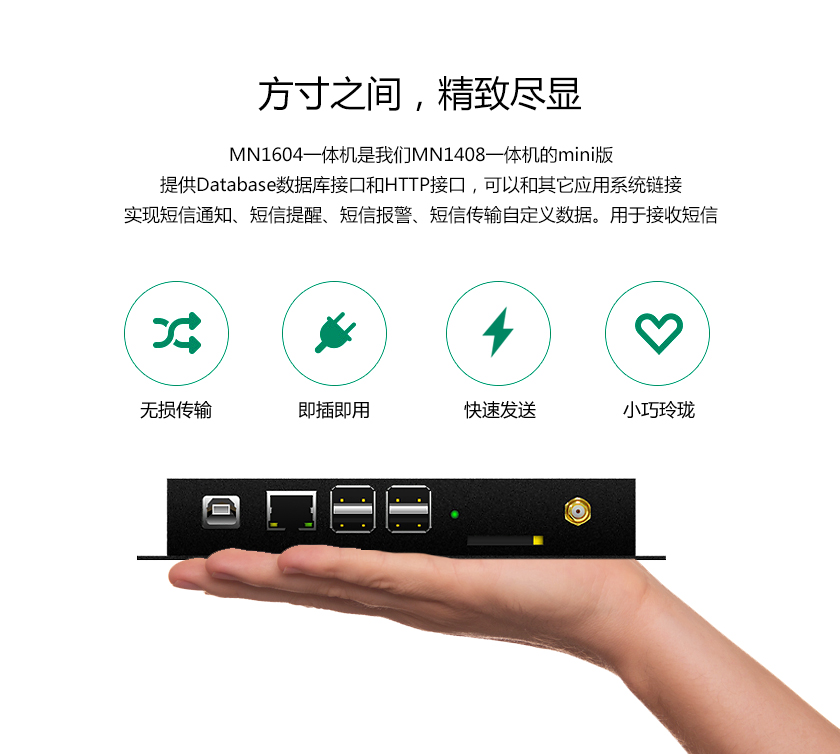

應客戶需求，我公司推出新一代便捷型產品MN1604一體機，MN1604一體機是我們MN1408一體機的mini版，標配單口短信通道及兩個擴展USB短信接口，即最多可以滿足三個端口同時發送和接收短信，接線方式為RJ45網絡接口，內嵌Linux操作系統，內置安裝自主研發的WEB中間件，可從郵件中提取報警信息，可和網管軟件（比如what’s up等）連接，實現網絡監控報警通知。也提供Database數據庫接口和HTTP接口，可以和其它應用系統鏈接，實現短信通知、短信提醒、短信報警、短信傳輸自定義數據。也可以用于接收短信。體積小巧，使用方便。
硬件接口說明
HARDWARE INTERFACE DESCRIPTION
可靠壓倒一切，一切盡在掌握

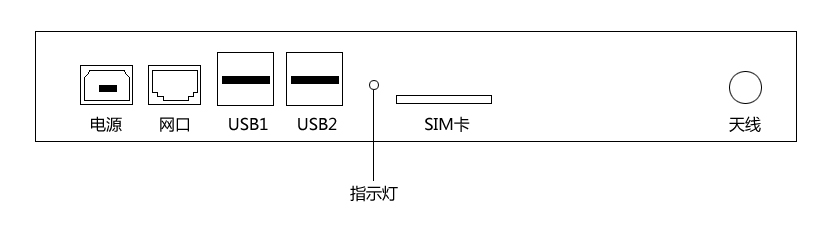

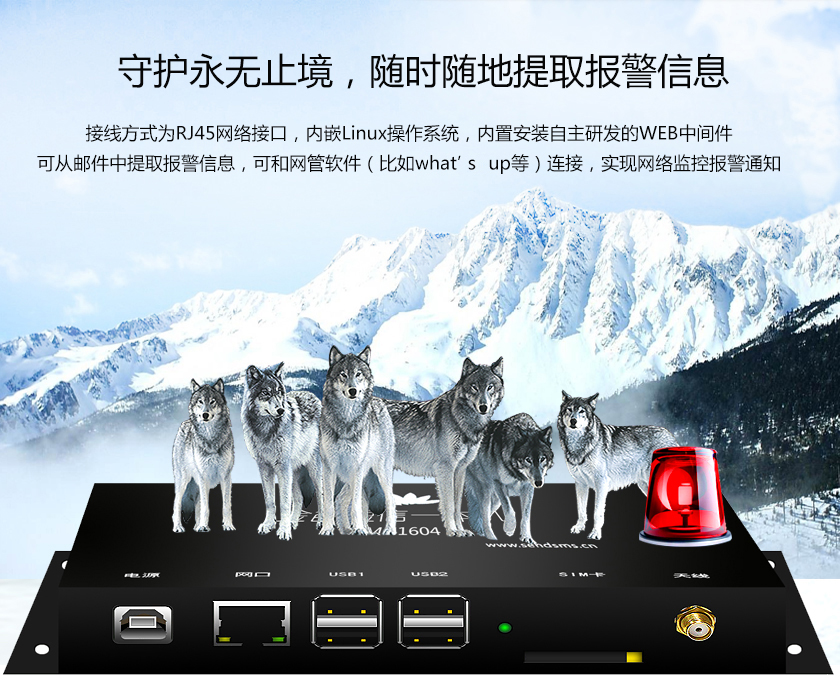

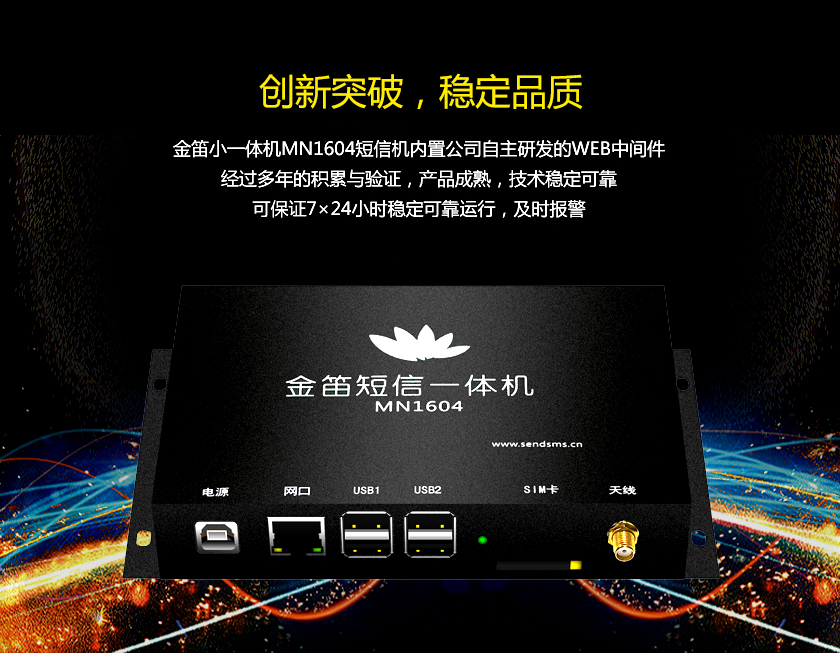

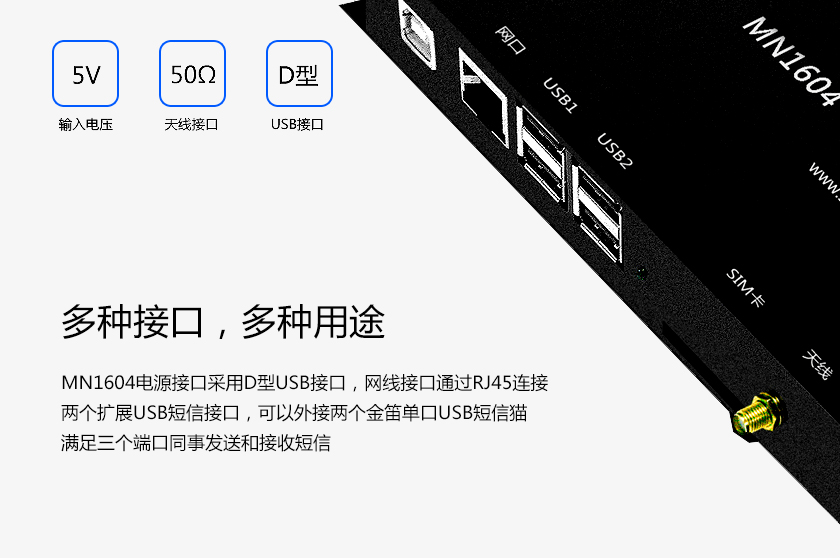

將MN1604一體機的端口朝向自己，按從左到有的順序依次為電源接口、網線接口、USB擴展接口、SIM卡接口及天線接口
1、電源接口采用D型USB接口，輸入電壓為5V，可用電腦直接供電；
2、網線接口通過RJ45連接；USB擴展接口有兩路，最多可以外接兩個金笛單口USB短信貓，即可作為三口短信貓一體機使用；
3、SIM卡槽用來放置SIM，SIM的種類由MN1604一體機內短信模塊制式決定；
4、天線接口用于連接外接天線
產品特性
PRODUCT CHARACTERISTICS
可靠壓倒一切，一切盡在掌握
1、穩定性
MN1604短信機內置公司自主研發的WEB中間件，經過多年的積累與驗證，產品成熟，技術穩定可靠，可保證7×24小時穩定可靠運行，及時報警。
2、可靠性

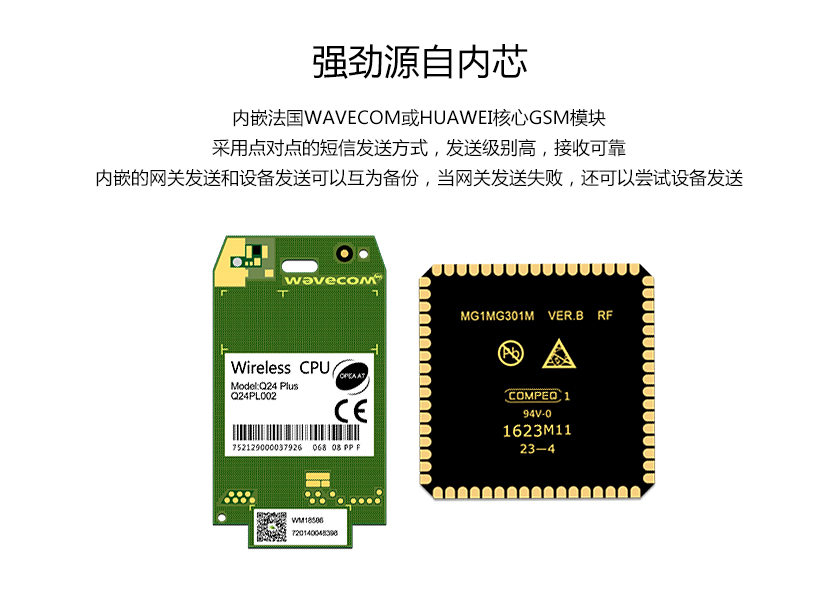

MN1604短信機所用的模塊均為工業級短信通道，內嵌法國WAVECOM或HUAWEI核心GSM模塊，采用點對點的短信發送方式，發送級別高，接收可靠。且內嵌的網關發送和設備發送可以互為備份，當網關發送失敗之后，還可以嘗試設備發送。
3、靈活性
支持網關發送通道和設備發送通道。網關是內嵌三網合一，用戶不需要做額外的開發，可以實現三大運營商互發互通。短信發送可以選擇內嵌的三網合一的網關通道發送或者是內嵌的八路短信終端發送。也可以設置發送的優先級，比如設備優先或網關優先。

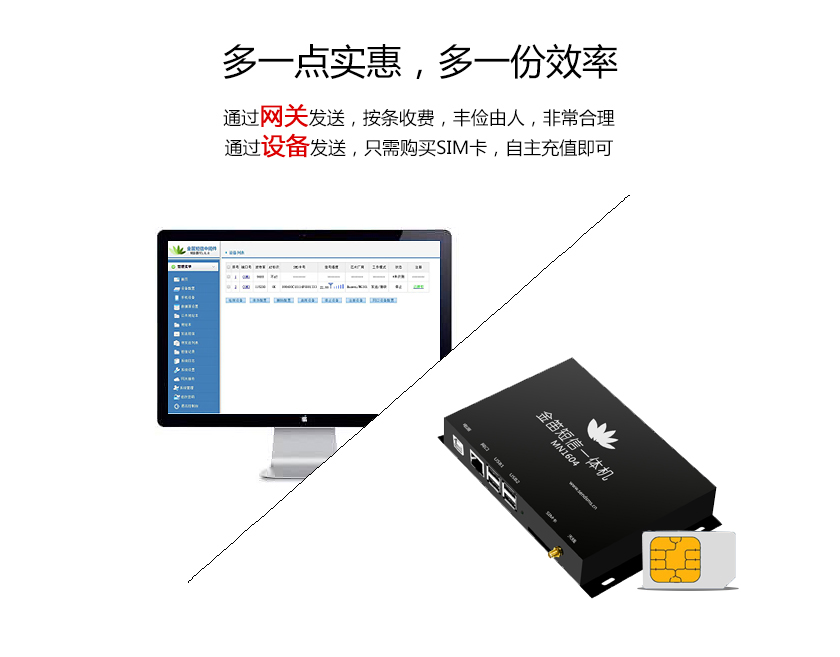

4、成本低
通過網關發送，按條收費，豐儉由人，非常合理。通過設備發送，只需購買SIM卡，自主充值即可。
5、接口靈活
與移動MAS機相比，移動MAS機需要SOAP接口，接口復雜且冗余，二次開發難度大。MN1604短信機提供HTTP以及DB接口，直接調用HTTP URL或者向數據庫中寫數據即可，與其他應用系統集成快速簡便。

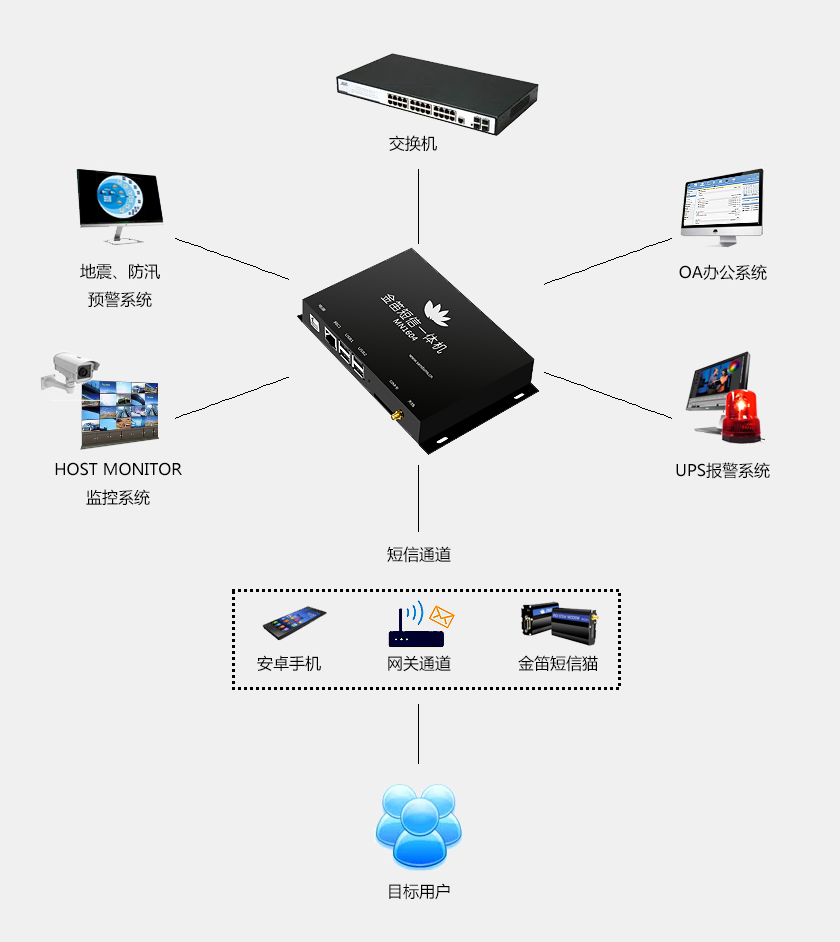

產品邏輯圖
PRODUCT LOGIC DIAGRAM
可靠壓倒一切，一切盡在掌握

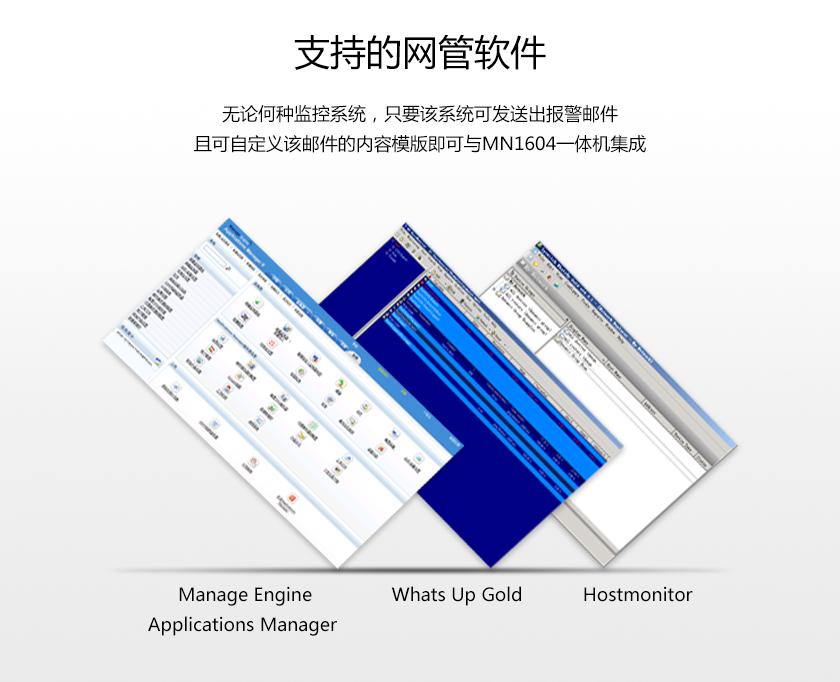

支持的網管軟件
SUPPORTED NETWORK MANAGEMENT SOFTWARE
可靠壓倒一切，一切盡在掌握
Manage Engine Applications Manager
Whats Up Gold
Hostmonitor
注：無論何種監控系統，只要該系統可發送出報警郵件且可自定義該郵件的內容模版即可與MN1604一體機集成。
產品組成
PRODUCT COMPOSITION
可靠壓倒一切，一切盡在掌握
MN1604一體機產品分為三部分：
金笛短信中間件WEB版：提供管理界面及后臺服務；
短信設備：標準配置工業級短信貓；
短信網關：內置三合一運營商網關。
1、金笛短信中間件WEB版
與移動MAS機相比，移動MAS機需要SOAP接口，接口復雜且冗余，二次開發難度大。MN1604短信機提供HTTP以及DB接口，直接調用HTTP URL或者向數據庫中寫數據即可，與其他應用系統集成快速簡便。
中間件簡介
金笛短信中間件Web版旨在構建基于硬件設備的短信數據交換平臺。該平臺打通局域網、互聯網、物聯網和移動運營商之間的藩籬，建立起人與人（P2P）、物與物（M2M）、人與物（P2M）進行短信通訊的橋梁。
短信硬件不依賴于運營商，發送延遲時間短，可靠穩定等特點，廣泛應用于工業、農業和服務業等領域。基于短信硬件開發需要程序員對硬件底層有一定的了解，開發起來有一定難度。金笛短信中間件Web版是我公司融合多年在短信硬件設計生產、短信軟件方面的研發經驗和技術積淀，推出的又一款拳頭產品。該款產品有三大特點：自動、智能、開放。可以自動檢測短信設備，智能監控短信設備運行狀態，通過開放的數據庫接口和HTTP接口，實現多路短信設備同時發送與接收。
金笛短信中間件Web版最大限度地降低了短信設備開發及部署的門檻。使廣大程序員無需要了解短信硬件，只需要跟數據庫打交道就可以實現短信功能。通過開放的數據庫接口和HTTP接口，使各種C/S、B/S 應用軟件增加短信功能變得十分方便、快捷、可靠。短信功能的應用，使得信息傳遞在空間上無限拓展，在時間上極速方便，同時又極大地降低了通訊成本，提高了效率。
金笛短信中間件Web版的主要用戶面向個人、企業事業單位和開發商。

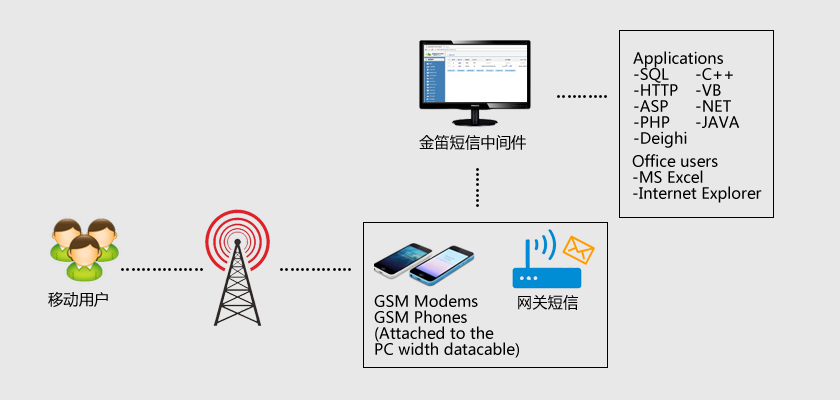

技術架構
功能特點
| 1 | 一鍵安裝，快速部署。從安裝到發送短信，5分鐘就可以完成，幾乎不需要特別設置。自動檢測設備，識別端口號和波特率，自動顯示端口號、波特率、設備型號、網絡信號等信息。 |
| 2 | 支持多種操作系統，winxp、win2003、win7、win2008，redhat、centos、ubuntu，支持32位和64位系統。 |
| 3 | 支持服務模式（Window Service）啟動和命令行啟動兩種啟動模式。 |
| 4 | 支持多種數據庫，MySQL、Oracle、SQLServer。支持自動創建數據庫表空間，自動完成數據庫初始化，同時還可以實現數據庫熱切換，不需要重啟程序，動態切換到您所要使用的數據庫。 |
| 5 | 支持HTTP方式發送接收短信。根據設定的端口和密碼，自動生成HTTP URL，可以在其它的應用系統中，通過HTTP方式調用短信功能。提供HTTP開發接口，附帶接口開發例程。 |
| 6 | 支持Web方式管理后臺，管理員可以在家管理系統。 |
| 7 | 支持多達64路設備同時發送，支持不同設備混合使用。每個設備發送和接收功能可以單獨開啟或者關閉。 |
| 8 | 自動偵測短信設備忙閑，自動負載均衡發送短信。可以由系統自動選擇端口發送，也可以指定端口發送短信。 |
| 9 | 支持同步和異步兩種發送模式。 |
| 10 | 支持UCS2、7bit、8bit三種短信編碼格式。 |
| 11 | 支持超長短信發送（最長可以超過500字，小于1000字），支持WAP PUSH短信，支持Flash閃信。 |
| 12 | 支持待發送短信隊列管理。 |
| 13 | 支持失敗短信重新發送功能，失敗重發次數可以指定。 |
| 14 | 支持短信回執功能。 |
| 15 | 支持Wavecom、siemens、華為多款短信設備，支持金笛串口、U口、網口全系列單口多口短信設備。 |
| 16 | 支持發送結果按照成功、失敗分別顯示，支持發送結果按時間排序功能。 |
| 17 | 按天生成LOG日志，可設置日志記錄級別，日志可以下載。 |
| 18 | 支持熱插拔模式，不用關機斷電就可以直接換卡，換卡后自動尋網。 |
| 19 | 支持多個Android手機同時收發。 |
| 20 | 支持網關短信發送，支持在線充值，立即生效。 |
設備配置

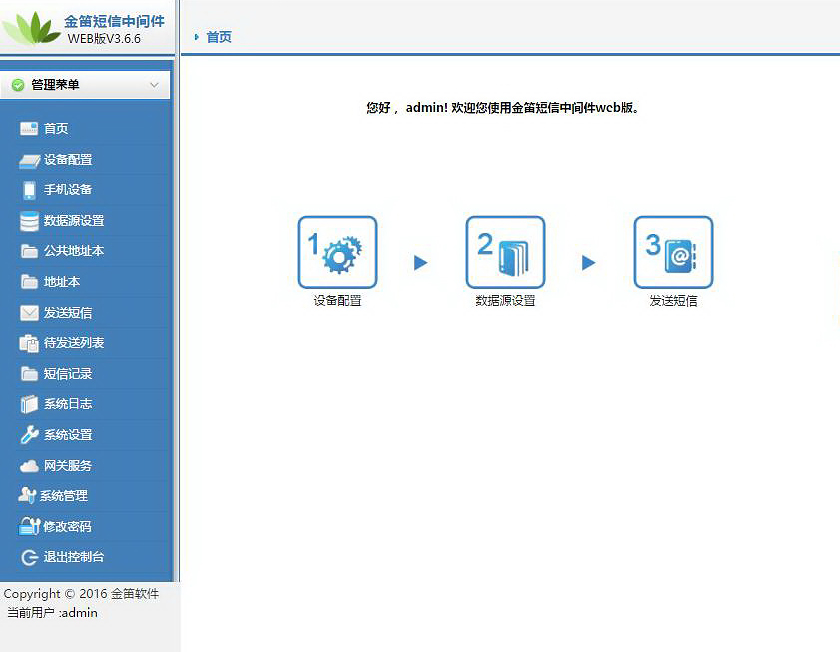

首先，我們要連接配置短信貓設備，點擊左側菜單欄的【設備配置】，可以看到如下界面：
因為我們現在沒有添加任何短信貓設備，所以我們第一步就要先把設備檢測出來。
（1）、注冊設備
設備在未授權的情況下收發短信會有短信條數的限制以及收發的短信內容前帶有金笛的公司廣告，所以我們要對設備進行注冊，注冊碼請向對應的銷售索取。

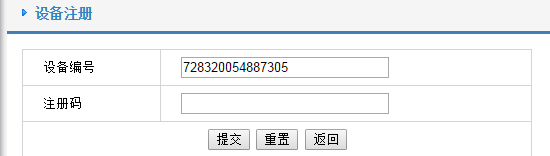

勾選要注冊的設備，點擊【注冊設備】按鈕，會彈出如下界面：
在上圖注冊碼處，填寫所獲取到的注冊碼，點擊【提交】按鈕即可。
（2）、啟用/停止設備

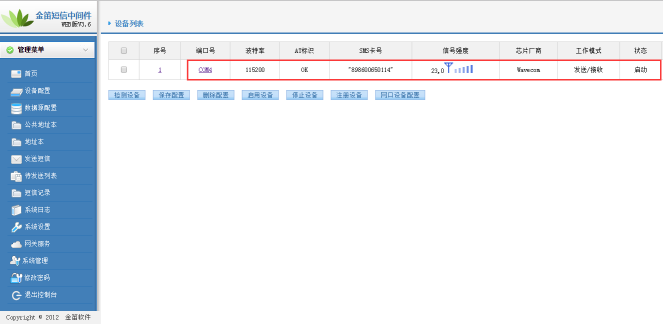

當設備已經注冊成功之后，需要把當前設備進行啟動，設備方可進入工作狀態。勾選該設備，點擊【啟用設備】按鈕，當狀態由“停止”變?yōu)椤皢⒂谩焙螅O備即已經成功啟動。其他狀態則為不正常的狀態，如“啟動中”，“被占用”等。
手機設備
點擊左側菜單的【手機設備】可以看到手機列表界面。在該界面中，可以配置連接WEB中間件的安卓手機，不借助于金笛短信MODEM而是借助于安卓手機即可實現發短信功能。
（1）、下載JDSMS APP

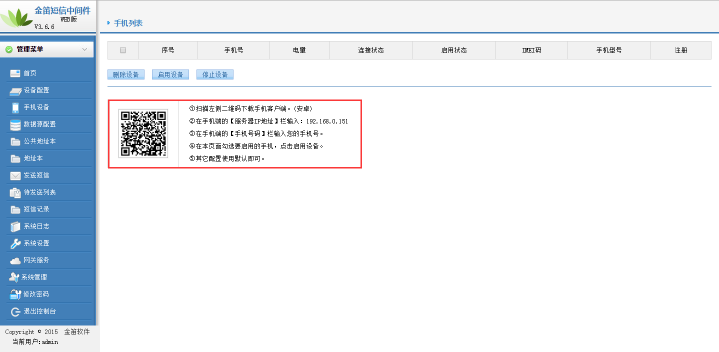

如下圖所示，掃描界面中二維碼，按照提示進行下載安裝。

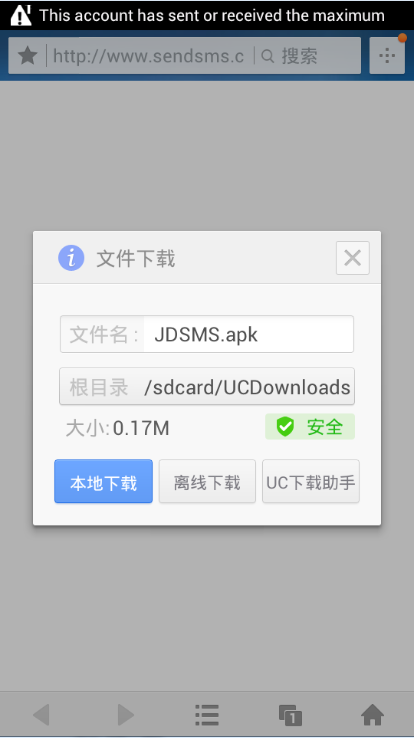

手機掃描該二維碼后會彈出提示如下圖所示：
點擊本地下載，即可下載到本地。
（2）、安裝JDSMS APP

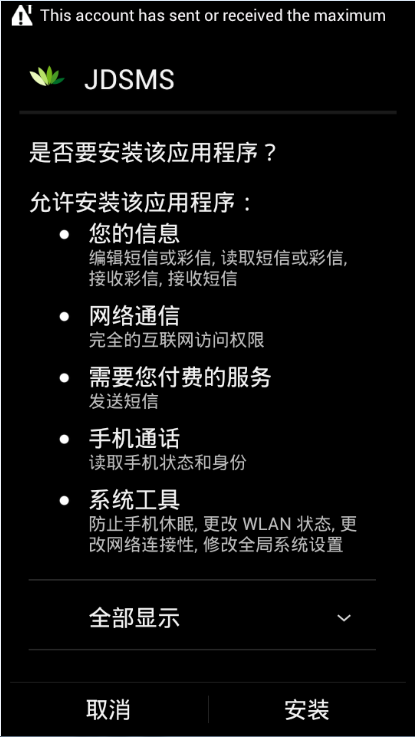

找到下載的JDSMS.apk文件，點擊該文件，會彈出界面如下圖所示：

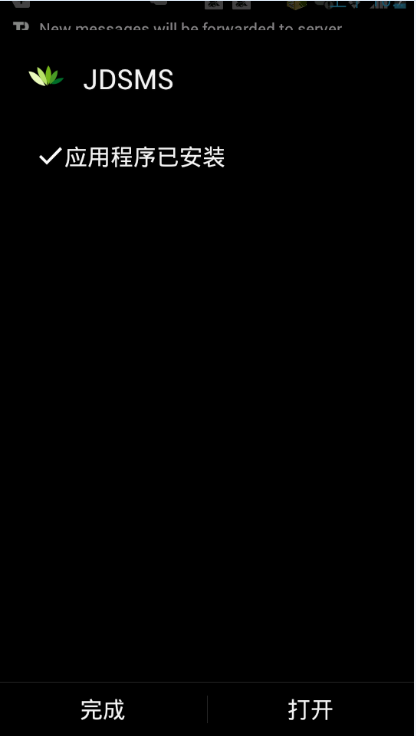

點擊【安裝】按鈕，待進度條結束，即可看到安裝完成的界面，如下圖：
至此，JDSMS APP 安裝完成。
（3）、JDSMS APP 配置

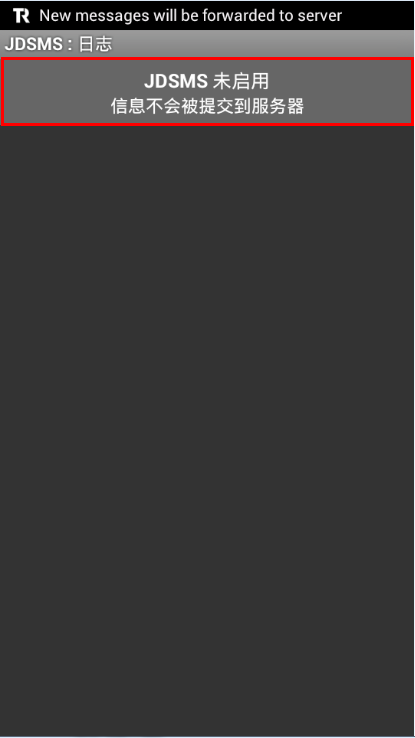

APP安裝完成后，打開該APP，看到如下界面：

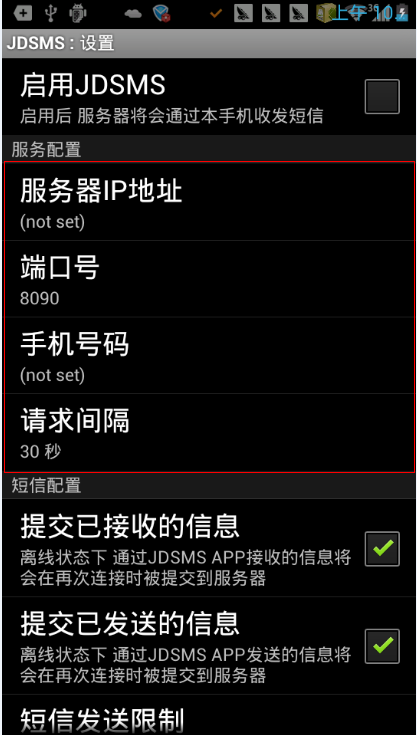

點擊上圖中紅框處，看到如下界面：
服務器IP地址：此處請?zhí)顚懰惭bWEB中間件服務器的IP地址。（填寫之前，請先確保手機所連WIFI與WEB中間件服務器可以PING通。）
手機號碼：此處填寫SIM卡的手機號碼。
其他設置如有特殊要求，可以自行點擊設置，如無特殊要求，默認即可。
最后，點擊【啟用JDSMS】，即可成功啟動手機中的JDSMS服務，此時，可以看到WEB界面中的手機列表自動連接到該手機，如下圖所示：
（4）、啟動手機
勾選列表中連接好的手機，點擊下方【啟用設備】按鈕，如下圖：
待啟用狀態變?yōu)榫G色實心球狀，則表示手機通道已經成功啟動，【系統設置】中如果已經勾選使用手機發送，則待發表中的短信會通過該手機通道進行短信發送。
數據源配置

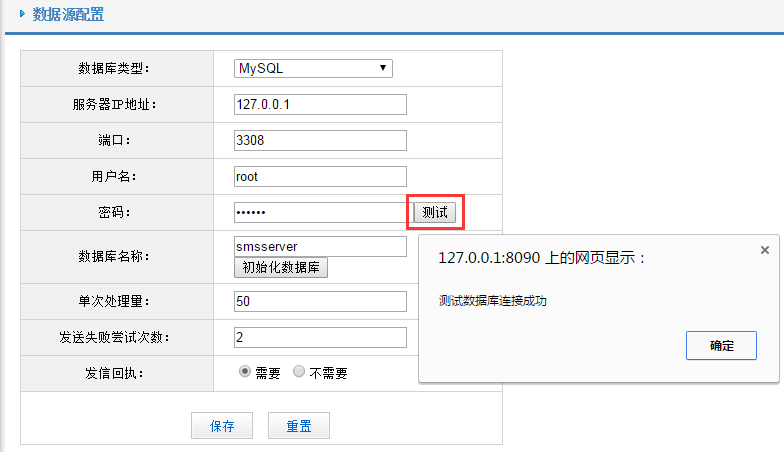

在該界面，選擇中間件所要連接的數據庫類型，如Mysql，SQL Server Oracle等，填寫數據庫服務器的IP地址、端口號、用戶名、密碼，填寫完成后，點擊圖中的【測試】按鈕，彈窗提示“測試數據庫連接成功”則表示連接正常，如下圖所示：

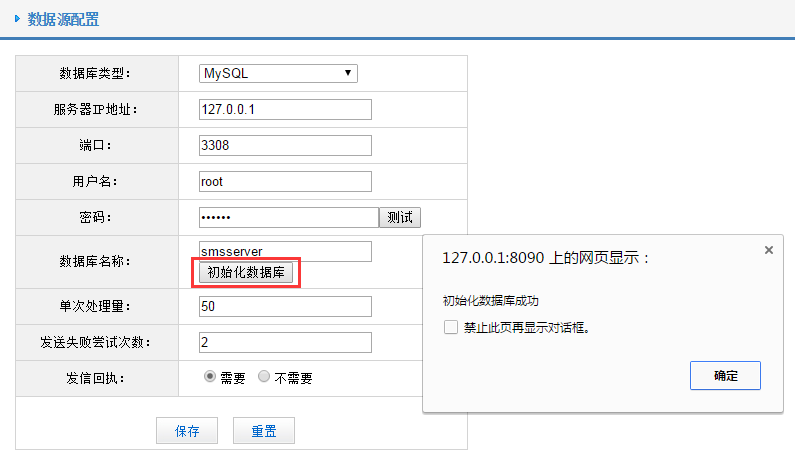

下一步，需要填寫數據庫名稱，所填的數據庫名稱為已存的數據庫，然后點擊【初始化數據庫】，如下圖所示：
出現上圖中彈框提示后，則表示初始化成功，該庫下即已經建好WEB中間件所需要的表。
公共地址本/地址本
打開左側菜單欄的【公共地址本】或【地址本】，即可看到地址本相關內容，可以添加多級目錄，支持通訊錄的導入導出，支持導出為xml格式文件，可以保存目錄信息，使通訊錄的管理更加方便。
（1）、增加/刪除聯系人

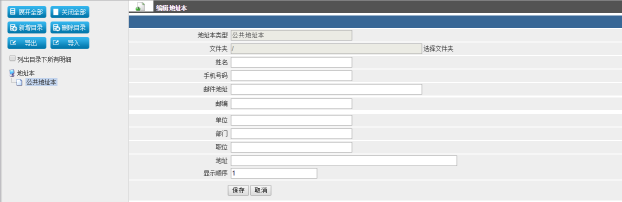

點擊界面中的【增加】按鈕，可以彈出界面要求填寫聯系人的詳細信息，如下圖所示：
填寫完成后，點擊【保存】按鈕，即可成功添加聯系人。

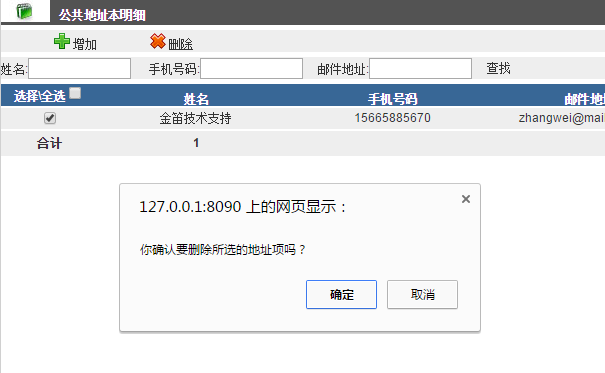

刪除聯系人的時候，勾選要刪除的聯系人，點擊刪除即可，如下圖所示：
（2）、導出/導入聯系人

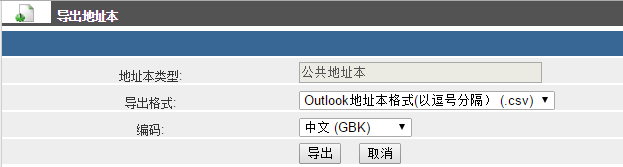

點擊通訊錄中的對應目錄，點擊上方【導出】按鈕，會彈出界面如下圖所示：
選擇導出文件的格式以及字符編碼，點擊【導出】按鈕即可。
打開導出的文件，按照字段格式填寫要添加的通訊錄聯系人。

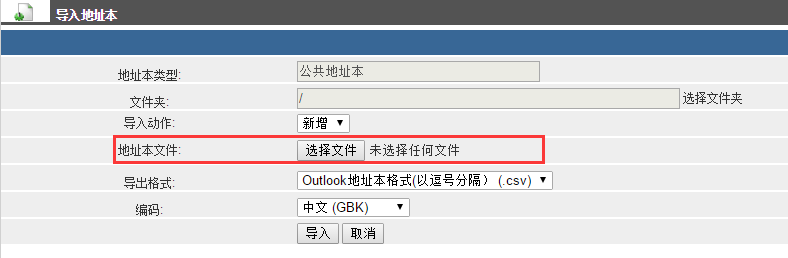

點擊左側【導入】按鈕，彈出界面如下圖所示：
在上圖紅框處，選擇要導入的聯系人文件，點擊導入即可。
發送短信

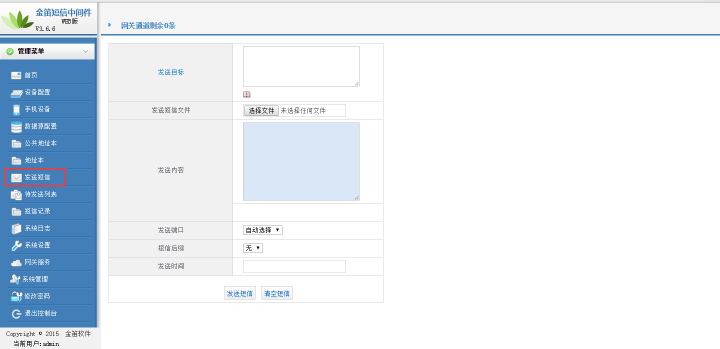

點擊左側菜單中的【發送短信】，看到界面如下圖所示：
上圖中可以看到發送目標手機填寫框以及短信內容填寫框，下方的短信內容框可以實時計算所輸入的字數。發送端口可以手動/自動選擇，默認為自動選擇，且程序會判斷哪個COM口空閑（只針對多口MODEM設備有效），如果單口MODEM設備，不用手動選擇，默認為當前所連接的MODEM設備。發送時間可以定義該短信的具體發送時間。
（1）、填寫短信發送
在發送目標框中，填寫要發送的手機號碼，多個號碼可用“；”分隔或者用回車鍵換行。

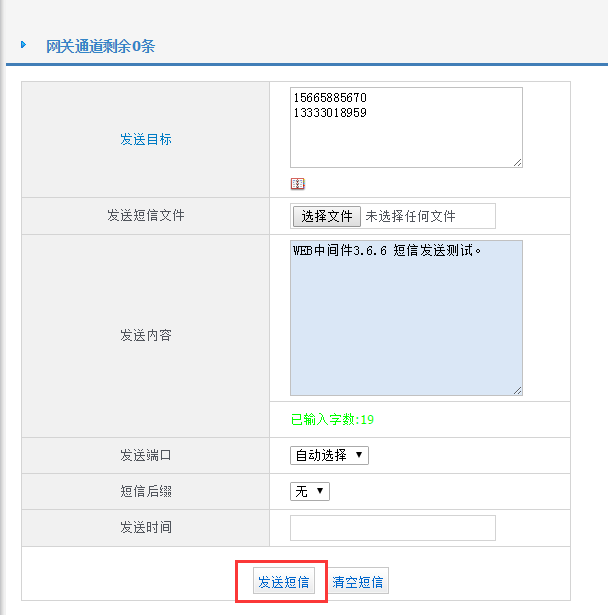

下方發送內容框中填寫短信的內容，如下圖：
填寫完成后，點擊【發送短信】按鈕即可。
（2）、地址本選取聯系人發送

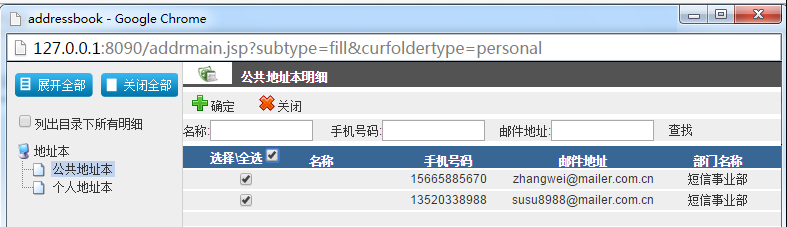

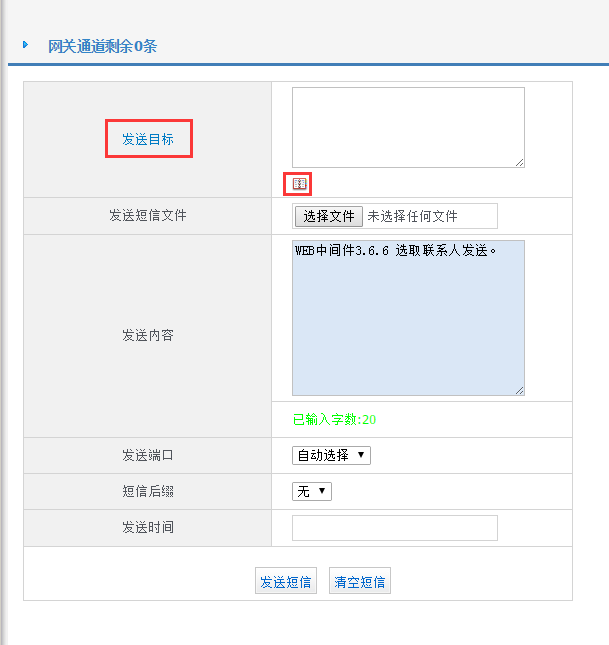

如上圖，點擊【發送目標】，會彈出聯系人界面如下圖所示：
勾選上圖中所需要發送的聯系人，點擊【確定】按鈕即可。
（3）、選擇文件發送

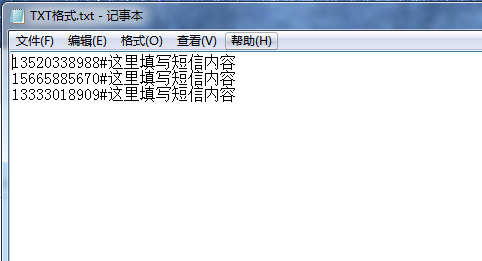

WEB中間件支持發送TXT文件以及XLS文件，其中TXT文件格式如下圖所示：

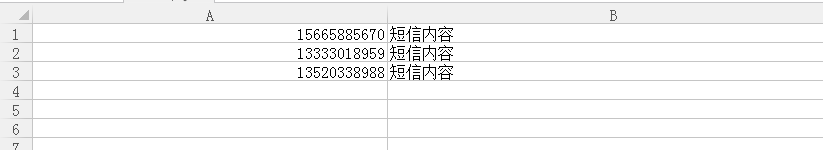

XLS文件格式如下圖所示：
在界面中，點擊【選擇文件】按鈕，選擇所要發送的格式正確的短信文件，點擊【發送短信】按鈕即可。如下圖所示：
待發送列表

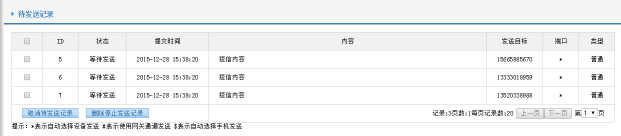

該界面顯示已經提交進待發表但是還未發送出去的短信信息，如下圖所示：
上圖中所示3條內容為等待發送的短信。
短信記錄

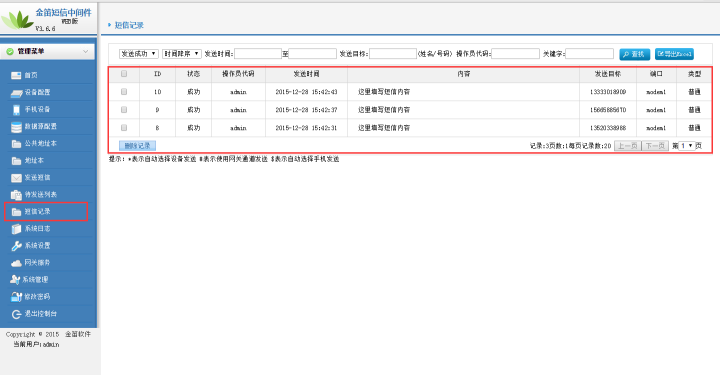

點擊左側菜單欄的【短信記錄】，可以看到發送成功/失敗/接收的記錄。并可對失敗的記錄進行重發以及根據各條件對所有記錄進行關鍵詞搜索或者導出記錄。
如下圖所示：

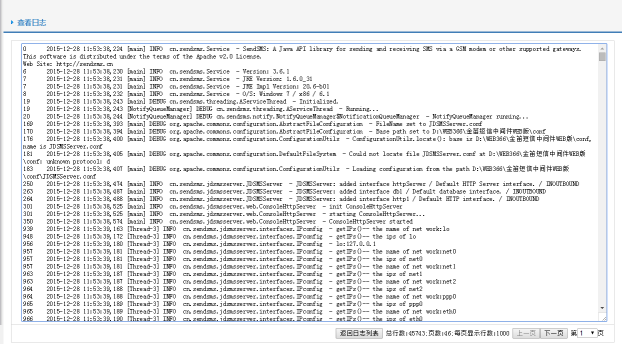

系統日志
記錄著程序運行的所有運行信息，點擊文件可以看到具體的日志信息如下圖所示：
系統設置

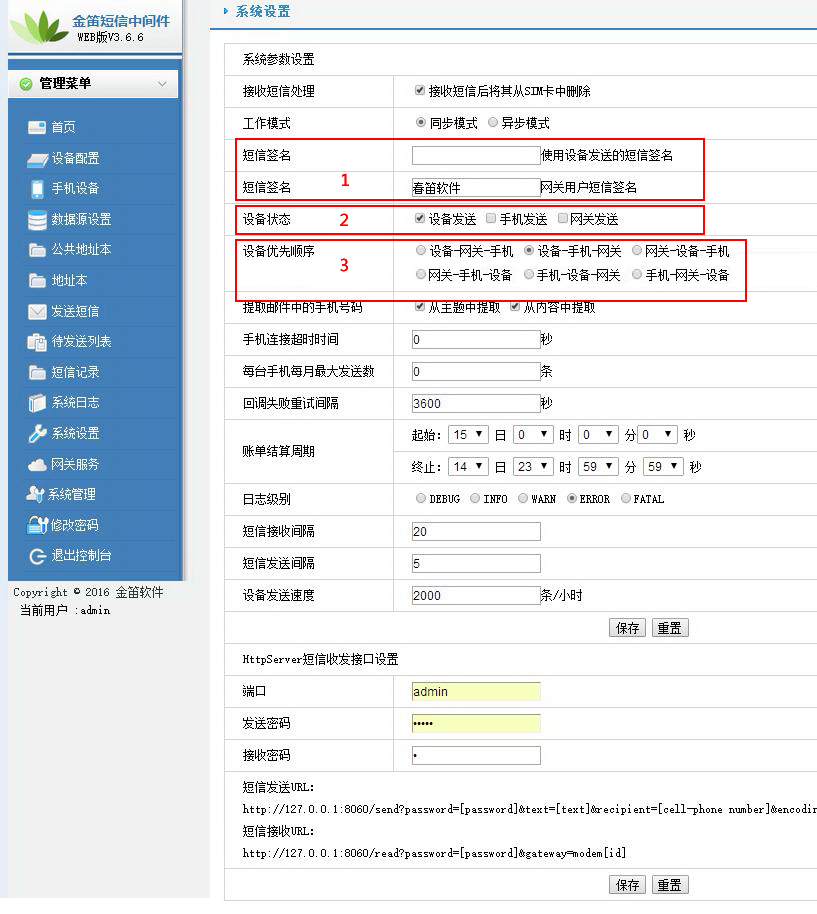

點擊左側菜單欄的【系統設置】按鈕，看到界面如下圖所示：
紅框1處：此處是填寫短信的后綴簽名，分為設備通道簽名和網關通道簽名，設備通道簽名只對金笛短信MODEM設備發出的短信生效。網關通道簽名則只對網關通道發出的簽名生效。
紅框2處：此處選擇發送短信使用的通道，包括金笛MODEM設備，手機，網關通道，如果都要使用則需要全部勾選，不使用則不勾選。
紅框3處：此處選擇發送短信所選通道的優先級。默認為優先設備發送—網關發送—手機發送。
網關服務

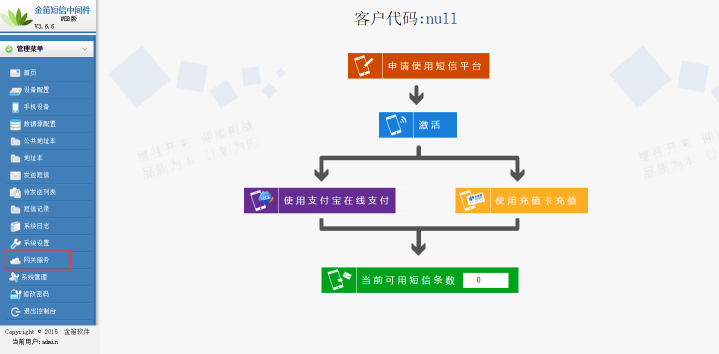

點擊左側【網關服務】，看到界面如下圖所示 ：

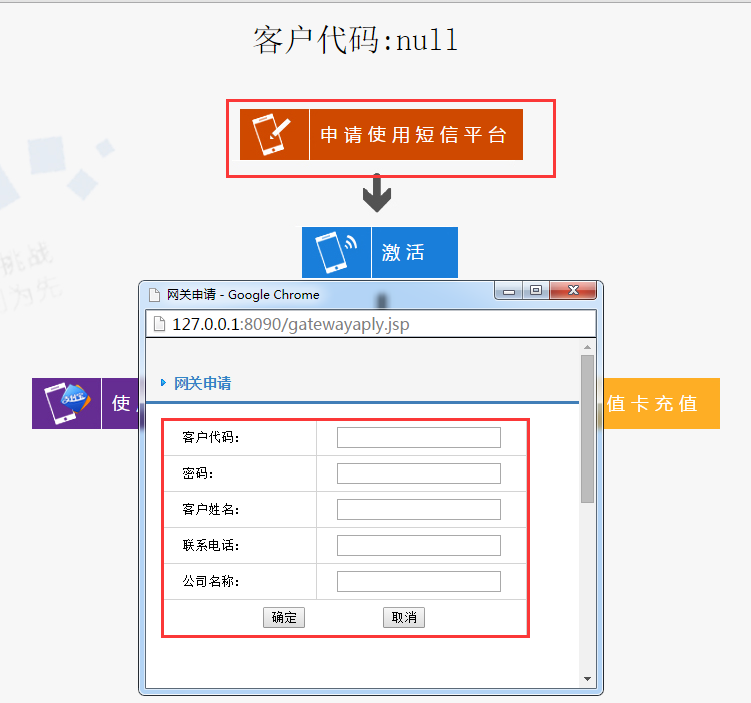

如上圖，點擊【申請使用短信平臺】，彈出界面如下圖所示：
上圖紅框處，填寫申請人相關信息，填寫完成后，點擊確定即可。

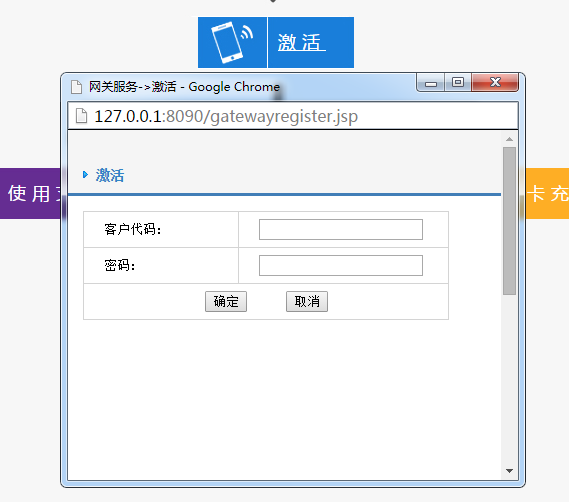

第二步，點擊激活（可以理解為登陸），彈出界面如下圖所示：
上圖中填寫申請好的客戶代碼以及密碼，點擊確定即可。
第三步，選擇支付方式，此處以支付寶支付為例，點擊【使用支付寶在線支付】，彈出界面如下圖所示：

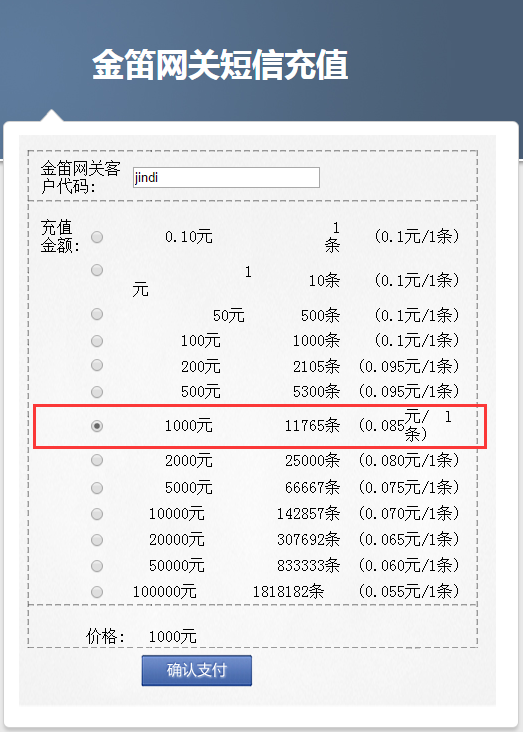

選擇充值的條數，點擊【確認支付】即可進入支付頁面。
系統管理
該功能菜單中可以對賬戶進行管理，可以添加/刪除賬戶以及給賬戶分配短信條數、進行權限配置等。

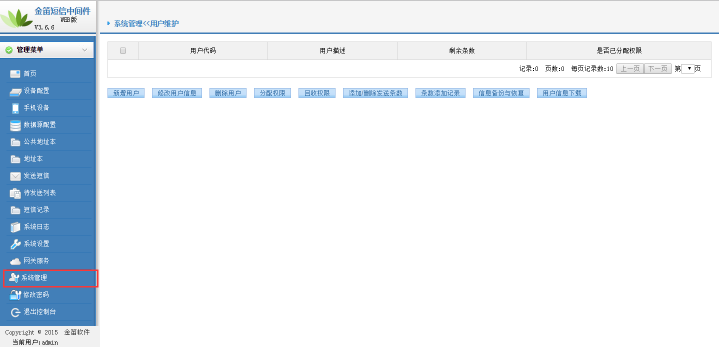

點擊左側菜單欄的【系統管理】，可以看到界面如下圖所示：
（1）、新增/刪除用戶

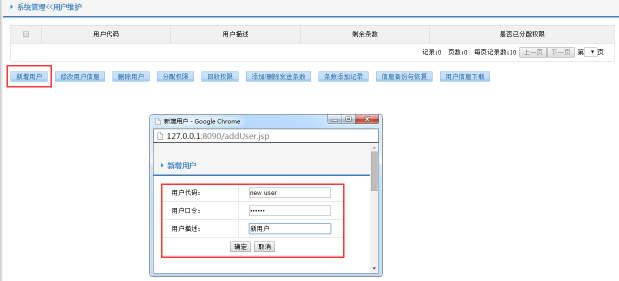

點擊上圖界面中【新增用戶】按鈕，會彈出界面如下圖所示：
在上圖中填寫相關內容后，點擊【確定】按鈕，新用戶即添加完成。
勾選要刪除的用戶，點擊【刪除用戶】按鈕即可刪除該用戶。
（2）、分配權限
勾選要操作的用戶，點擊【分配權限】按鈕，即可給該用戶授予權限。
注：給用戶授權后，用戶可以對【系統設置】進行操作。
（3）、添加/刪除發送條數

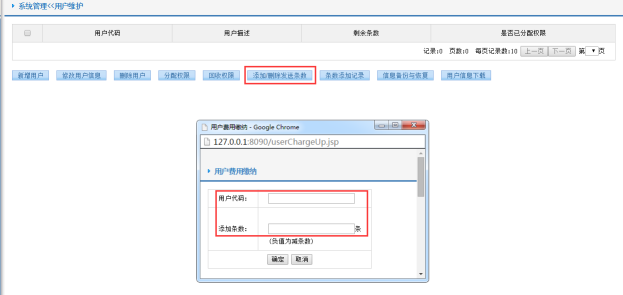

點擊【添加/刪除發送條數】按鈕，彈出界面如下圖所示：
在上圖中下方紅框處填寫要增加條數的用戶代碼以及要增加的條數，點擊確定即可。
（4）、用戶信息下載
勾選所要備份的用戶，點擊用戶信息下載，即可將該用戶的信息備份至文件。
修改密碼

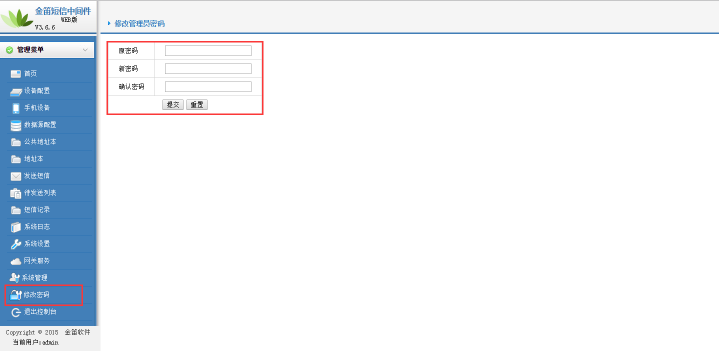

點擊左側菜單欄的【修改密碼】，可看到界面如下圖所示：
紅框處填寫當前用戶的原密碼以及要修改的新密碼，點擊【提交】按鈕即可。
退出控制臺
點擊左側菜單的【退出控制臺】，即可返回到WEB中間件的登陸界面。
2、短信設備

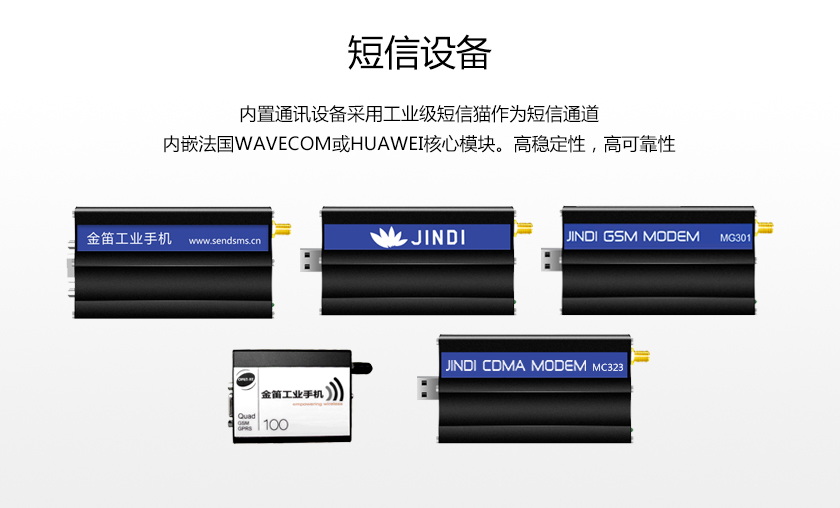

內置通訊設備采用工業級短信貓作為短信通道，內嵌法國WAVECOM或HUAWEI核心模塊。高穩定性，高可靠性。
3、短信網關
內嵌三網合一網關，無需額外開發，即可實現三大運營商互發互通，且內嵌網關發送和設備發送可以互為備份，設備發送失敗后，還可通過網關通道自動重發。速度快，網絡連接正常的情況下，發送速度為300條/秒。
產品細節
PRODUCT DETAILS
可靠壓倒一切，一切盡在掌握

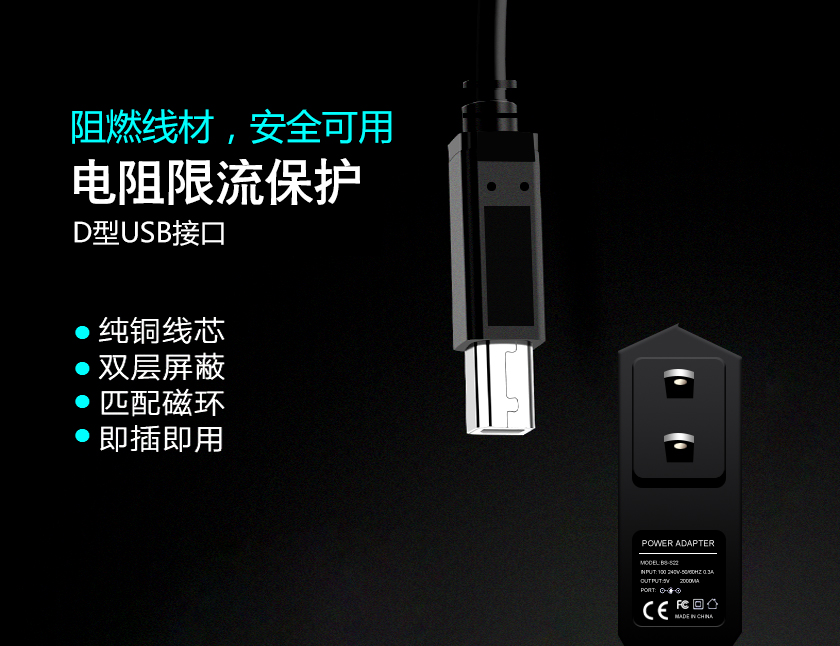

電源設計
采用USB供電方便
穩定
穩定

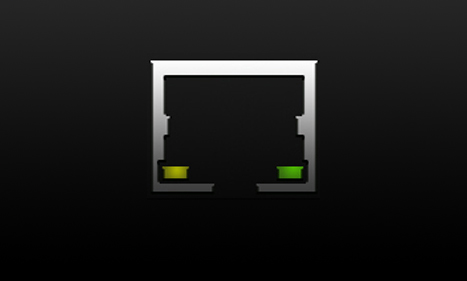

網口設計
標準網絡接口，超強過濾
讓連網更穩定
讓連網更穩定
USB口設計
預留四個USB2.0接口
可擴展三個USB短信貓
提升短信發送速度
可擴展三個USB短信貓
提升短信發送速度

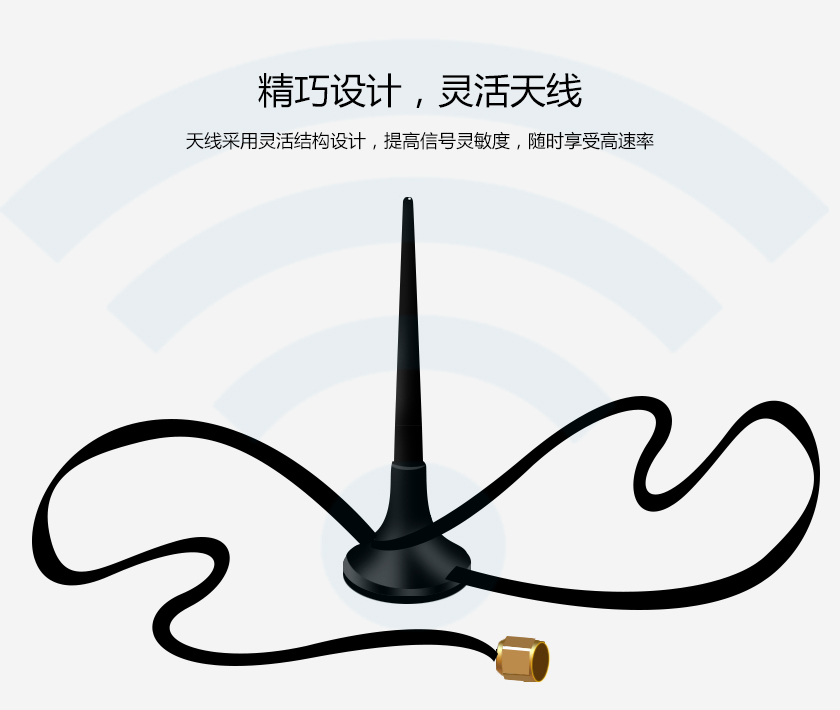

天線接頭設計
采用純銅接頭材質
信號更強更穩定
信號更強更穩定

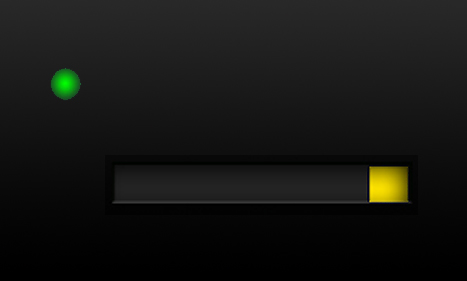

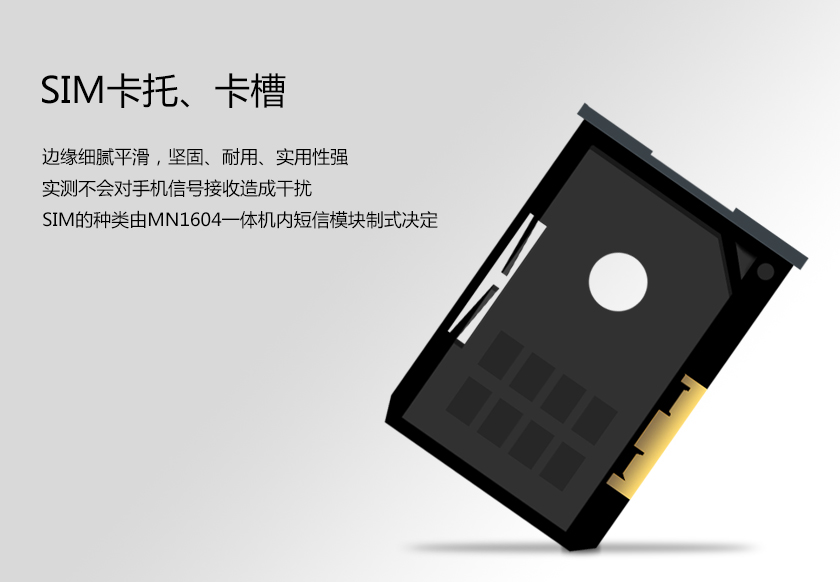

卡槽設計
抽屜式卡托設計
完美防塵
完美防塵

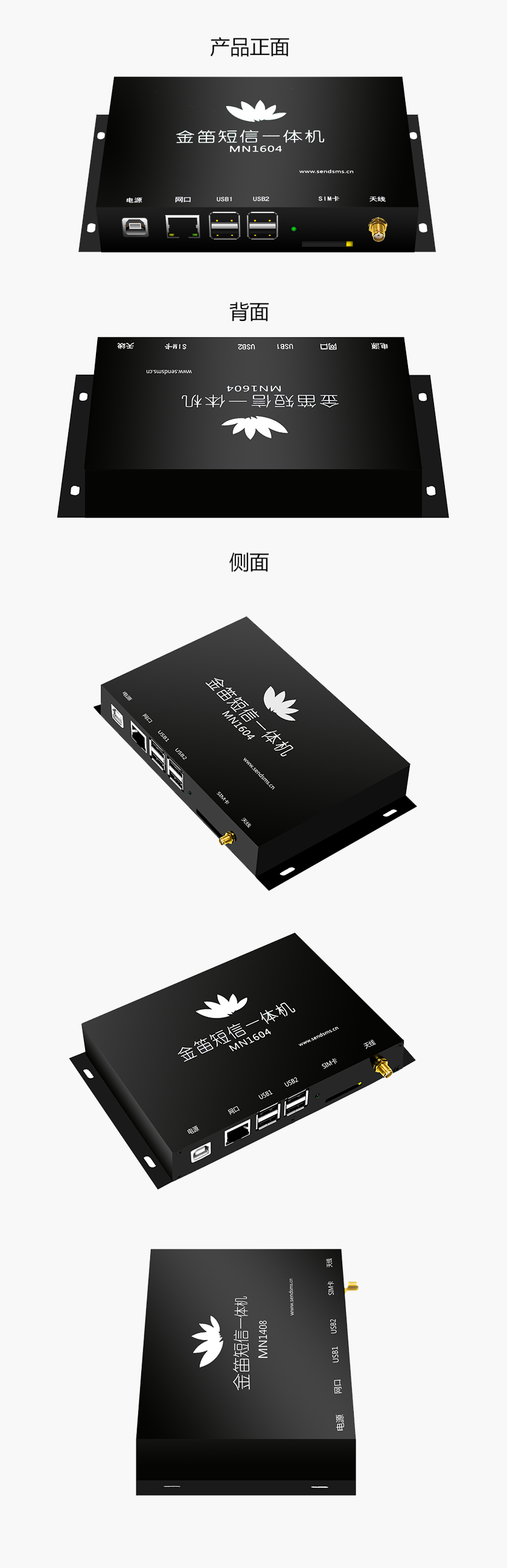

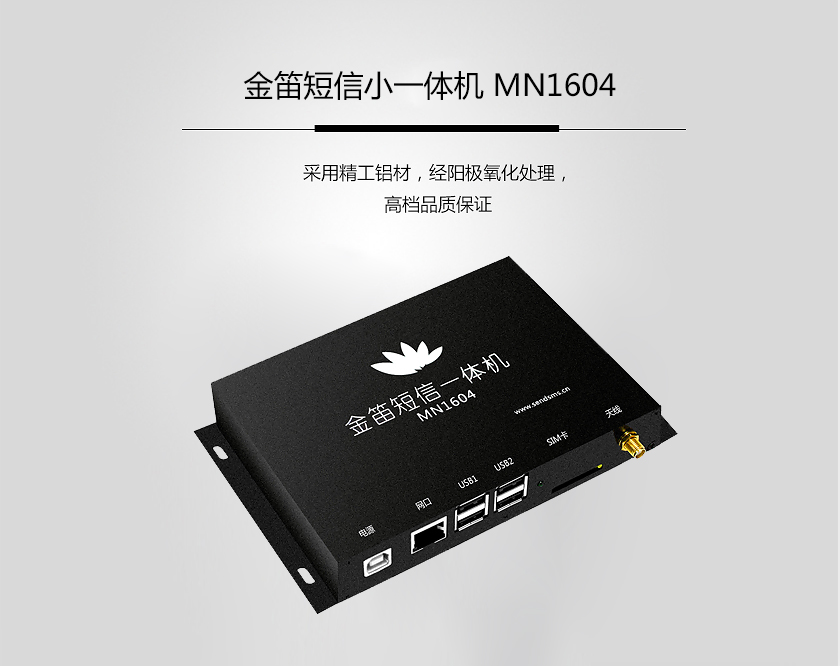

產品圖片
PRODUCT IMAGES
可靠壓倒一切，一切盡在掌握
產品應用案例
PRODUCT APPLICATION CASE
可靠壓倒一切，一切盡在掌握
1、Applications Manager與MN1604一體機集成實現短信報警的解決方案
金笛短信web中間件通過連接金笛短信設備并且監控目標郵箱的方式，來實現與Applications Manager報警系統的集成，首先第一步，需要在Applications Manager中配置郵件服務器，點擊管理界面的“管理”標簽，點擊下圖紅框中“郵件服務器的配置”按鈕，如下圖所示：

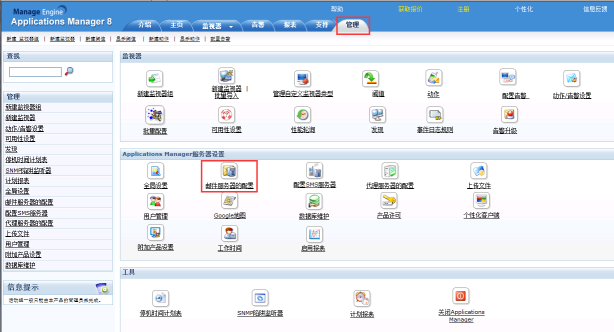

點擊打開后，看到如下界面：

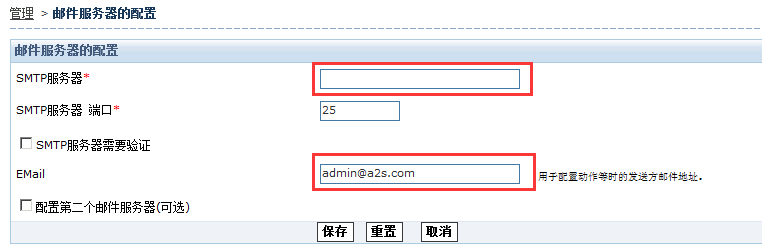

在上圖紅框處，分別填入SMTP服務器地址以及發件郵箱admin@a2s.com，填寫完成后，保存即可。

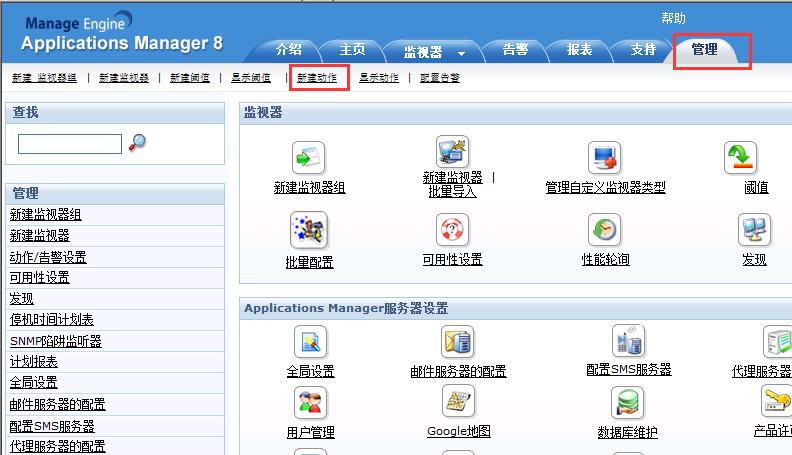

下一步，需要添加報警的動作，點擊“管理”標簽下的“新建動作”，如下圖所示：

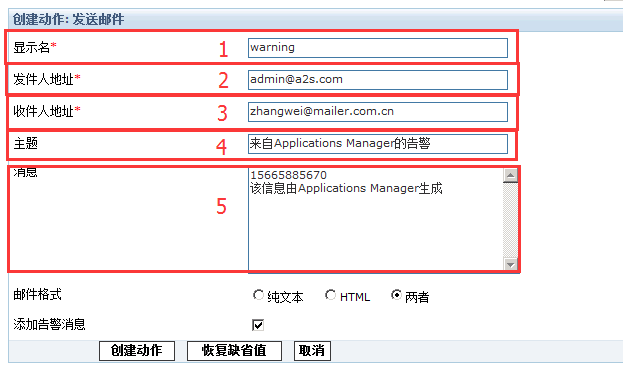

會出現界面如下圖所示：
在上圖中：
紅框1處，填寫動作的名稱，自定義即可。
紅框2處，填寫發件郵箱admin@a2s.com
紅框3處，填寫收件郵箱，以圖中zhangwei@mailer.com.cn為例。
紅框4處，填寫郵件的主題。
紅框5處，填寫郵件的正文內容。此處注意，正文的第一行需要填寫接收報警提醒的手機號碼。
上圖中紅框內容填寫完成后，點擊“創建動作”即可。
下一步，進行測試。

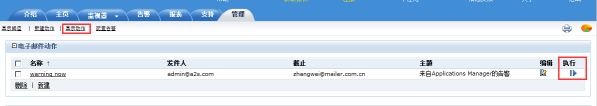

點擊“顯示動作”，可以看到剛才新建的動作warning，點擊最右邊的“執行”按鈕，如下圖所示：
會看到提示成功執行動作，然后對應的接收郵箱會收到對應的報警郵件。
收到郵件后，金笛短信web中間件會根據郵件中標識的手機號碼，由短信貓給該號碼發送對應的短信提醒。
至此，短信提醒的配置已經完成。
2、WhatsUp Gold 監控軟件與MN1604一體機集成實現短信報警的解決方案
金笛短信web中間件通過連接金笛短信設備并且監控目標郵箱的方式，來實現與WhatsUp Gold報警系統的集成，首先第一步，需要在Ipswitch WhatsUp中添加報警對象，如下圖所示：

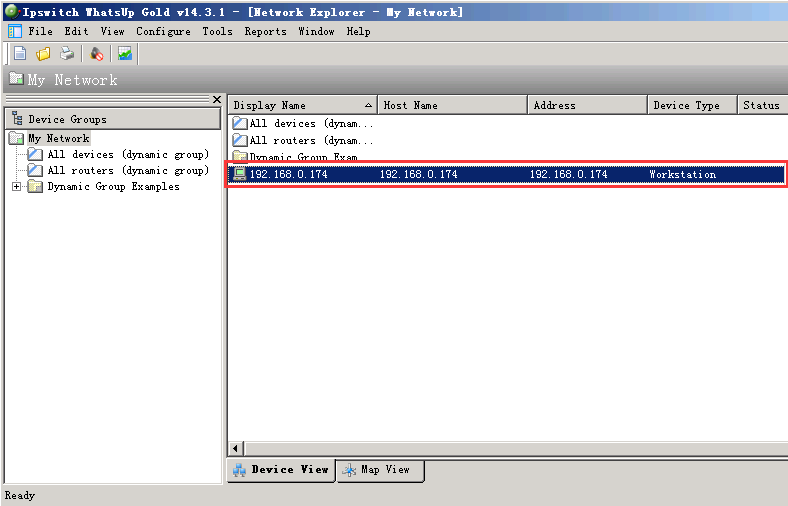

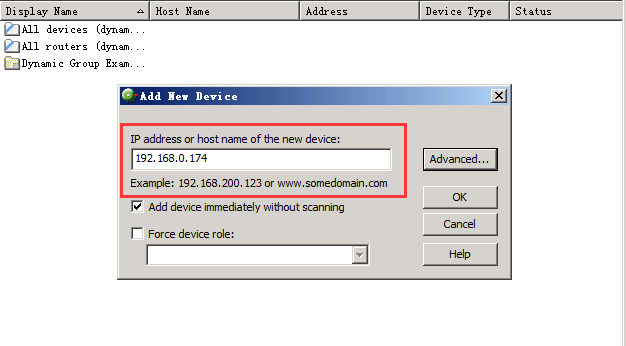

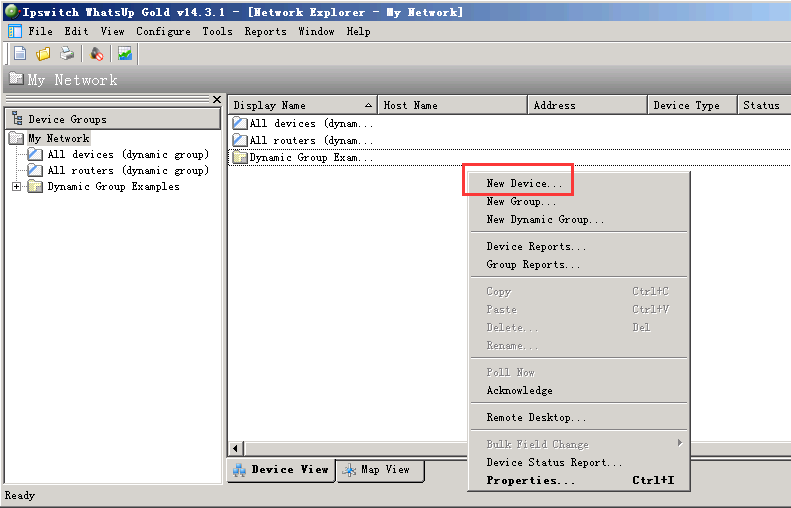

在右側空白處，右鍵點擊后可以看到菜單項，點擊“New Device”會彈出窗口如下圖所示：
在上圖紅框處填寫被監控對象的ip地址以及設備名稱，填寫完成后，點擊OK按鈕后，會彈窗顯示該對象的詳細配置，下一步要配置報警動作，如下圖所示：

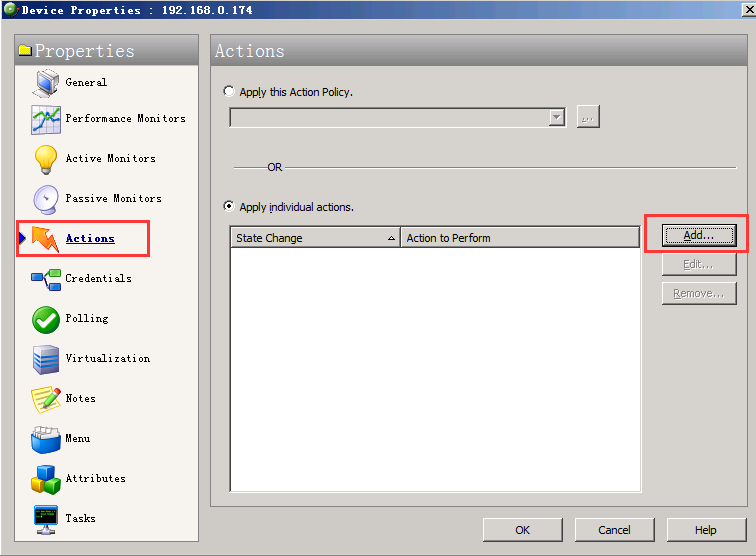

點擊左側“Actions”后，會看到右側動作列表，點擊右側“Add”按鈕后，彈窗如下圖所示：
選擇“Create a new action”后點擊“Next”按鈕，會看到界面如下圖所示：

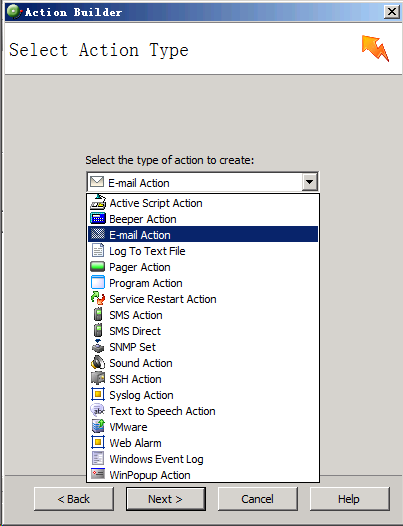

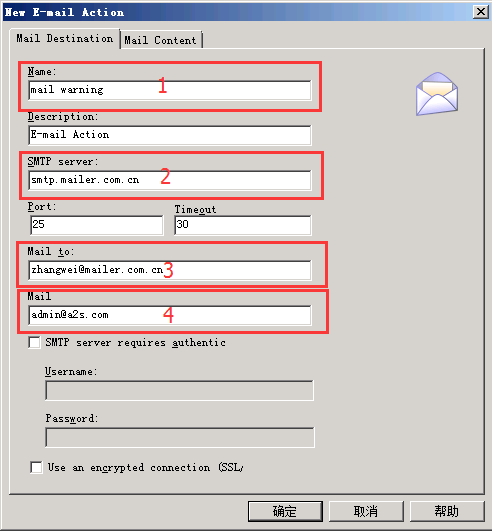

選擇上圖中“E-mail Action”后點擊Next即可，隨后會彈出對話框，配置發信郵箱以及接收報警提醒的郵箱，如圖所示：
在上圖紅框1處，填寫報警的名稱。
紅框2處，填寫SMTP服務器的地址。
紅框3處，填寫接收郵件的郵箱地址。
紅框4處，填寫發郵件的郵箱admin@a2s.com

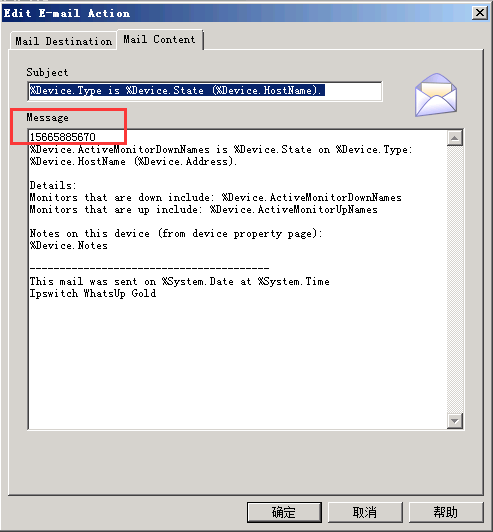

填寫完成后，點擊標簽欄的“Mail Content”，進行郵件內容模版的編輯，如下圖：
注意郵件模版中內容第一行為接收短信報警的手機號碼。
編輯完成后，點擊確定即可。
至此，郵件報警的配置已經完成。
下一步，配置金笛web中間件，首先確保在web中間件中已經連接金笛短信貓設備并且已經啟用設備,如下圖所示：

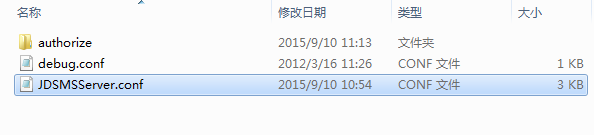

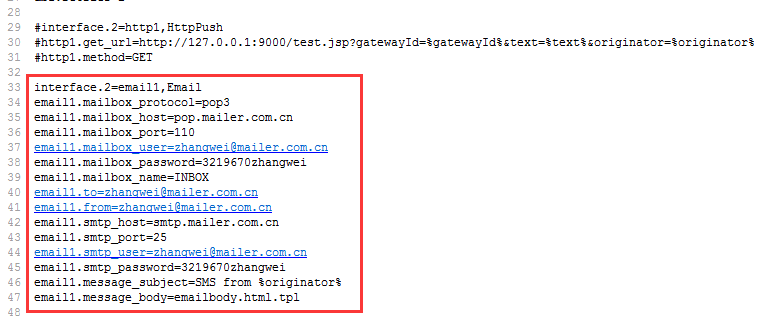

下一步，配置金笛web中間件要監控的郵箱，打開中間件安裝目錄下JDSMSServer.conf文件,如下圖：
找到文件中以下部分：
填寫對應的pop郵箱和smtp郵箱以及郵箱的名稱和用戶名密碼，填寫完成后保存文件即可。文件修改完成后，打開系統服務列表，如下圖：
重啟圖中紅框中標識的服務后生效。
進行到這一步，WhatsUp Gold的配置和金笛web中間件的配置已經全部完成，如果有相應的報警信息，則會自動提交到待發表，然后再由金笛短信貓發送到指定的手機號碼。
3、Host monitor監控集成MN1604一體機實現短信報警的解決方案
金笛短信web中間件通過連接金笛短信設備并且監控目標郵箱的方式，來實現與host monitor報警系統的集成，首先第一步，需要在Host Monitor中設定郵件報警，如下圖所示：

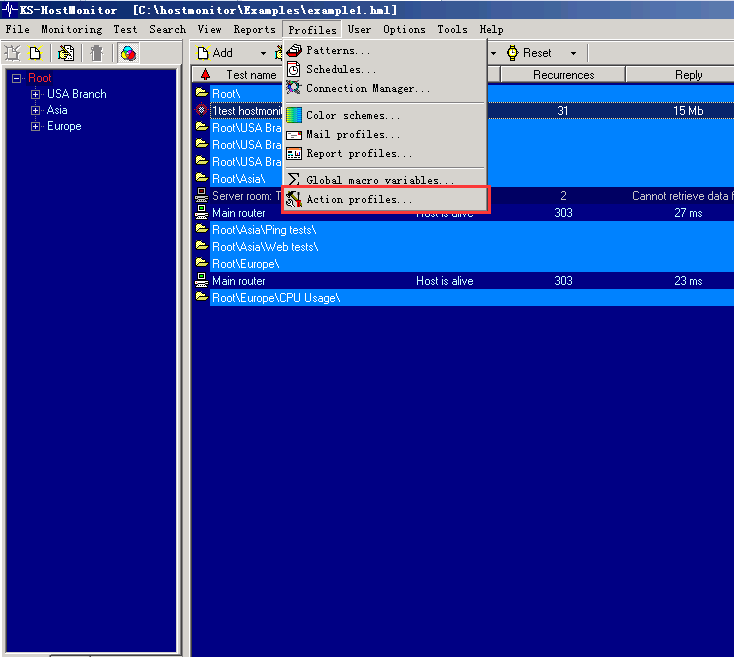

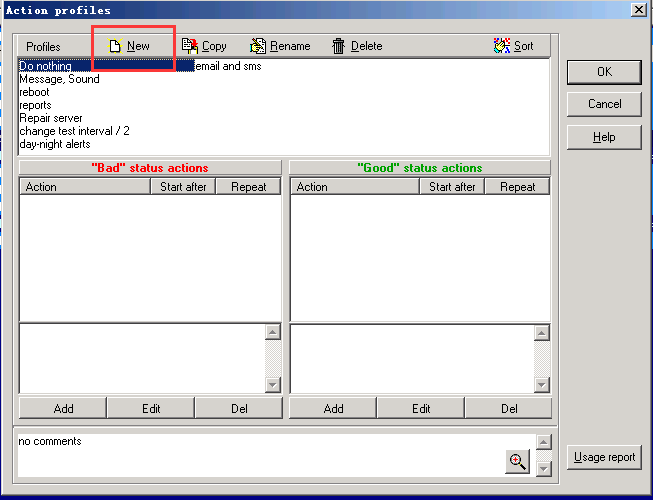

點擊圖中profiles菜單下“Action profiles…”，會彈出窗口如下圖所示：
點擊圖中的New按鈕，填寫profile的名稱即可。

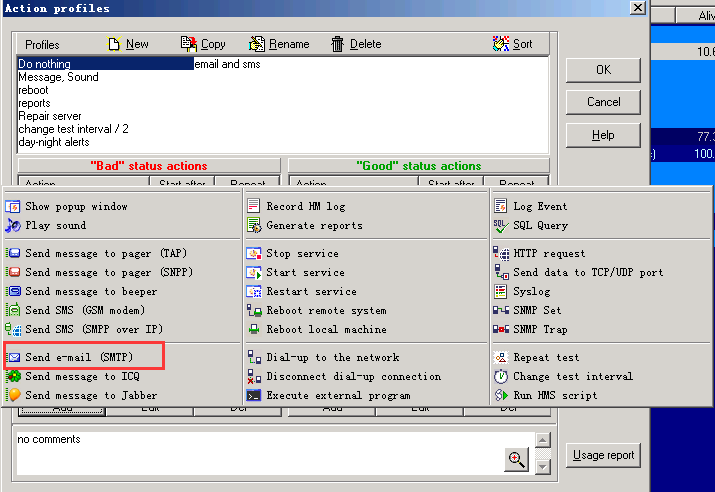

下一步點擊 左下角 Add按鈕，如下圖所示：

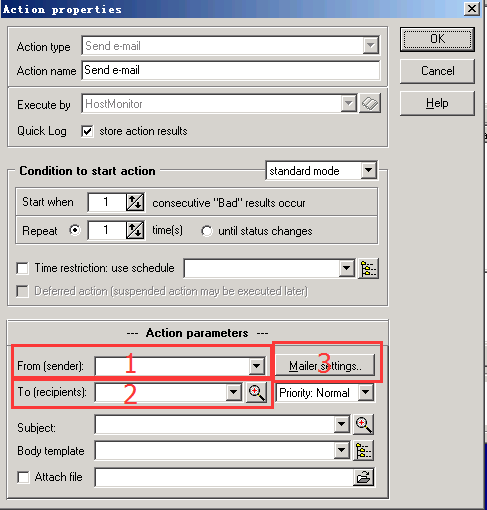

點擊上圖中“Send e-mail (SMTP)”，彈出如下界面：
在上圖紅框1處填寫 admin@a2s.com
在圖中紅框2處填寫接收報警提醒的郵箱，以zhangwei@mailer.com.cn為例。

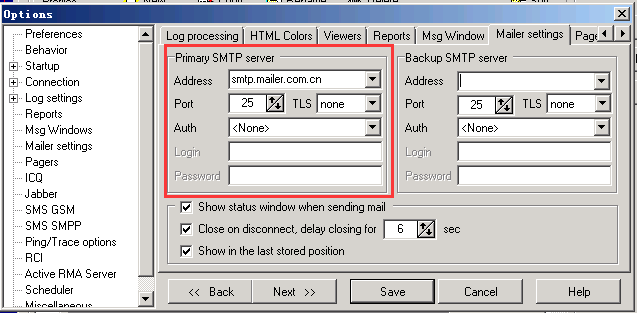

下一步，點擊圖中紅框3處進行郵箱設置，彈出界面如下圖所示：
在圖中紅框中填寫SMTP地址以及端口號，填寫完成后，點擊save保存即可。

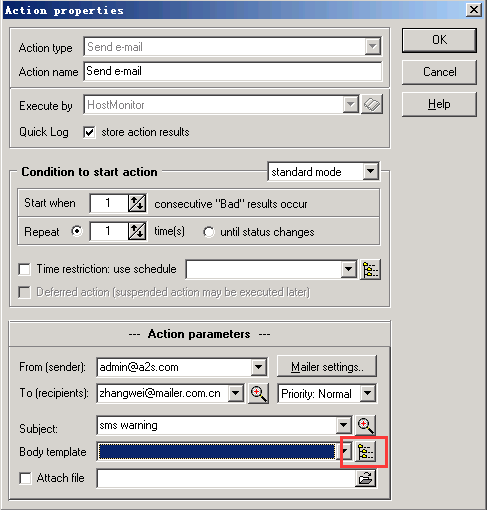

下一步，配置郵件模版。點擊下圖中紅框處：

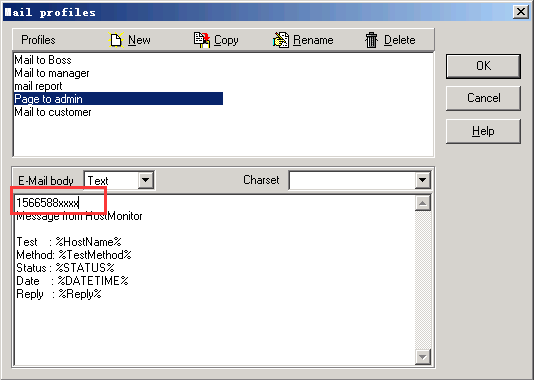

彈出模版配置界面如下圖所示：
在模版中，郵件內容第一行為接收短信提醒的手機號碼，如果多個號碼可以用“;”分隔。編輯完成后保存即可。
下一步，需要創建網管對象，如下圖所示：

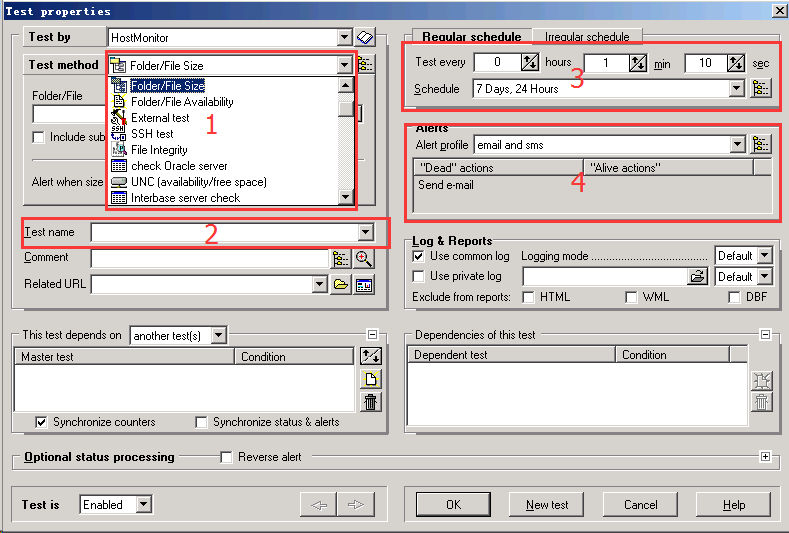

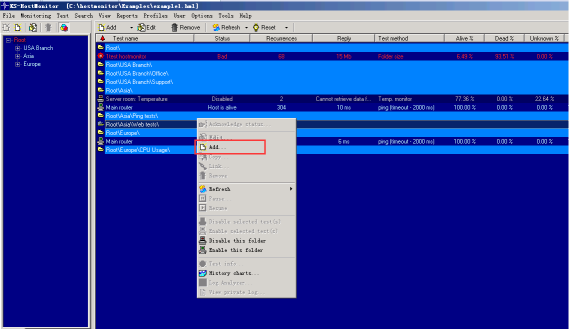

點擊圖中Add后，彈出界面如下圖所示：
在上圖紅框1中，選擇相應的報警類型，圖中以監控指定文件大小為例。
在紅框2中，自定義填寫該報警的名稱。
在紅框3中，選擇報警的頻率。
在紅框4中，選擇報警的模版。
配置完成后，點擊OK保存即可。
至此，host monitor部分已經配置完成。
下一步，配置金笛web中間件，首先確保在web中間件中已經連接金笛短信貓設備并且已經啟用設備,如下圖所示：
下一步，配置金笛web中間件要監控的郵箱，打開中間件安裝目錄下JDSMSServer.conf文件,如下圖：
找到文件中以下部分：

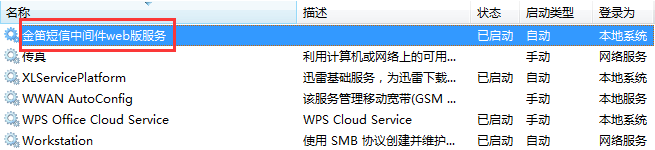

填寫對應的pop郵箱和smtp郵箱以及郵箱的名稱和用戶名密碼，填寫完成后保存文件即可。文件修改完成后，打開系統服務列表，如下圖：
重啟圖中紅框中標識的服務后生效。
進行到這一步，hostmonitor的配置和金笛web中間件的配置已經全部完成，如果有相應的報警信息，則會自動提交到待發表，然后再由金笛短信貓發送到指定的手機號碼。

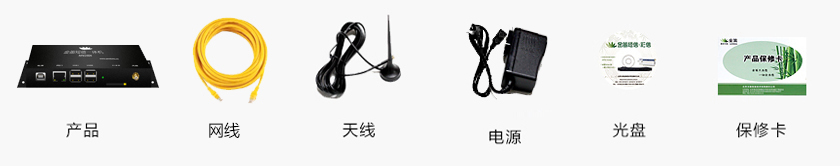

包裝清單
